Как холодная штамповка стальных прогонов может повысить прочность, эффективность и долговечность солнечных конструкций?

Для систем крепления солнечных батарей и современных проектов со стальным каркасом,Энергет СоларобеспечиваетХолодноформованный стальной прогонрешения, сочетающие в себе структурную эффективность, точность размеров, устойчивость к коррозии и гибкую настройку. Эти C- и Z-образные профили, изготовленные методом точной холодной штамповки, широко используются в качестве вторичных несущих элементов в фотоэлектрических конструкциях и стальных зданиях.

Стальные прогоны холодной штамповки играют важную роль в передаче нагрузок, соединении основных элементов конструкции и поддержке массивов фотоэлектрических модулей. По сравнению с обычными горячекатаными компонентами холодная штамповка позволяет производителям создавать оптимизированные формы поперечного сечения с эффективным использованием материала и точными размерами. Для проектов использования солнечной энергии выбор подходящей марки стали, размеров профиля, покрытия, пролета и метода установки имеет важное значение для долгосрочной эксплуатации конструкции. В этом руководстве объясняется, как работают прогоны холодной штамповки, их основные области применения, важные характеристики, особенности производства и практические меры предосторожности при установке. В нем также описывается, как индивидуальные решения для прогонов могут поддерживать различные проектные среды, включая наземные солнечные электростанции, фотоэлектрические системы на крыше, солнечные навесы для автомобилей и промышленные стальные конструкции.

Оглавление

1. Что такое стальной прогон холодной штамповки?
2. Как работает стальной прогон холодной штамповки?
3. Каковы основные преимущества?
4. Какие характеристики следует учитывать покупателям?
5. Где он используется?
6. Как он производится?
7. Что следует учитывать при установке?
8. Как выбрать правильный прогон?
9. Часто задаваемые вопросы

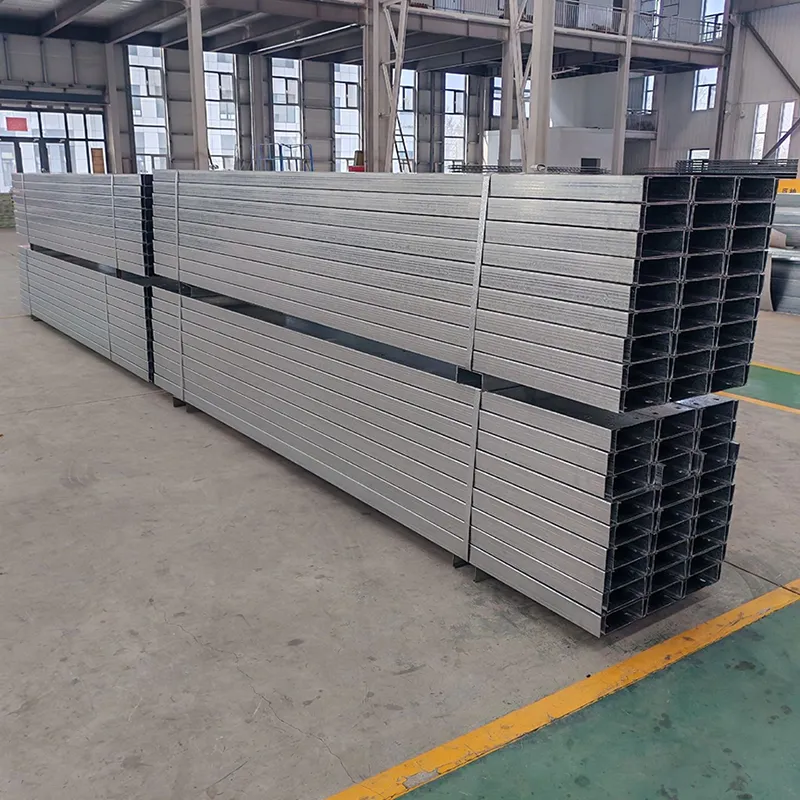

Что такое стальной прогон холодной штамповки?

Стальной прогон холодной штамповки представляет собой элемент конструкционной стали, изготовленный путем формования стальной полосы или листа с определенным профилем поперечного сечения при комнатной температуре. К распространенным профилям относятся С-образные и Z-образные сечения. В процессе формования создается легкий конструктивный компонент с высоким соотношением прочности к весу и стабильной геометрией.

В фотоэлектрических монтажных системах прогон обычно служит второстепенным элементом конструкции. Он помогает соединить первичные балки и другие поддерживающие компоненты, обеспечивая при этом устойчивую поверхность для крепления массивов солнечных модулей. Это делает геометрию прогонов, прочность материала, конструкцию соединений и защиту от коррозии важными факторами при проектировании системы.

В отличие от горячекатаных конструкционных профилей, которые формируются при повышенных температурах, холоднодеформированные профили производятся без нагрева всего стального профиля до высокой температуры формовки. Таким образом, непрерывная профилировка может обеспечить повторяемые размеры, точные профили и эффективное использование материала.

Как работает стальной прогон холодной штамповки?

Основное конструктивное назначение прогона — распределение нагрузок между поддерживаемыми компонентами и основным каркасом конструкции. В конструкции крепления солнечной батареи нагрузки могут возникать из-за веса фотоэлектрических модулей, давления ветра, снега, работ по техническому обслуживанию и других условий окружающей среды, предусмотренных проектом.

Геометрия поперечного сечения оказывает прямое влияние на поведение стального элемента под этими нагрузками. Профили C и Z могут обеспечить полезную устойчивость к изгибу, сохраняя при этом относительно эффективное количество стали. Правильно спроектированные соединения затем передают силы между прогонами, балками, колоннами, кронштейнами и компонентами, поддерживающими модуль.

По этой причине прогоны не следует выбирать только по размерам или цене. Структурные расчеты должны учитывать пролет проекта, ожидаемые нагрузки, марку стали, метод соединения, требования к прогибам и применимые инженерные стандарты.

Каковы основные преимущества?

Холоднокатаные профили все чаще используются там, где важны структурная эффективность, повторяемость производства и индивидуализация. Некоторые характеристики делают их особенно полезными для установки на солнечных батареях.

• Эффективная структурная геометрия:Профили C и Z могут обеспечить полезную несущую способность, сохраняя при этом относительно небольшой вес конструкции.
• Размерная последовательность:Автоматизированное формование валков и прецизионная резка помогают сохранять размеры профиля и расположение отверстий.
• Эффективность материала:Оптимизированные поперечные сечения при правильном проектировании могут сократить ненужный расход материала.
• Гибкая настройка:Длина, ширина, высота, толщина, конфигурация отверстий и профилей могут быть адаптированы к требованиям проекта.
• Защита от коррозии:Горячеоцинкованные и цинк-алюминиево-магниевые покрытия могут обеспечить повышенную защиту при использовании на открытом воздухе.
• Совместимость установки:Точно расположенные отверстия могут упростить соединения с помощью кронштейнов, болтов и других компонентов конструкции.

Для покупателей эти преимущества могут способствовать более предсказуемому изготовлению и установке, особенно когда прогоны интегрированы в стандартизированные конструкции фотоэлектрического монтажа.

Какие характеристики следует учитывать покупателям?

Требования спецификации варьируются в зависимости от структурных расчетов и условий проекта. Типичные параметры прогонных решений Energet Solar включают следующее:

Эти цифры следует рассматривать как доступные варианты продукта, а не как замену структурных расчетов для конкретного проекта. Соответствующий профиль всегда следует подтверждать в соответствии с фактическими расчетными нагрузками и применимыми стандартами.

Где он используется?

Холодноформованные прогоны могут применяться во многих конструкциях, поскольку их профиль и размеры можно адаптировать к различным инженерным требованиям. В солнечной промышленности распространенные области применения включают в себя:

1. Наземные солнечные электростанции:Прогоны могут стать частью вторичной опорной конструкции для больших фотоэлектрических батарей.
2. Фотоэлектрические системы на крыше:Их можно встроить в монтажные конструкции на крыше, где важны точные размеры и контролируемый вес конструкции.
3. Солнечные навесы для автомобилей:Прогоны могут поддерживать кровельные и фотоэлектрические модули, интегрируясь с балками и колоннами.
4. Промышленные стальные здания:Они могут выступать в качестве второстепенных элементов конструкции в конструкции стального каркаса.
5. Стальные конструкции по индивидуальному заказу:Профили для конкретного проекта могут быть изготовлены в соответствии с чертежами и техническими требованиями.

Фактическое применение должно определяться структурным дизайном, а не только размерами продукта. Ветер, снег, сейсмические условия, длина пролета, детали подключения и условия установки могут повлиять на требуемую спецификацию.

Как он производится?

Надежный производственный процесс имеет важное значение, поскольку небольшие отклонения в размерах могут повлиять на точность сборки и соединения в большой солнечной установке. Современное производство обычно сочетает в себе непрерывную формовку, автоматическую резку, штамповку, контроль и обработку поверхности.

Для производства прогонов Energet Solar использует процессы холодной прокатки, автоматизированной штамповки, лазерной резки и обработки поверхности. Ее производственные возможности включают более 40 производственных линий, поддерживающих как стандартные, так и индивидуальные производственные требования.

Рабочий процесс производства обычно может включать в себя:

• Выбор и проверка сырья для стальных полос.
• Непрерывная холодная штамповка в указанный профиль C или Z.
• Точная штамповка в соответствии с требуемой схемой отверстий.
• Точная резка на заданную длину.
• Обработка поверхности, такая как горячее цинкование или покрытие ZAM.
• Проверка размеров и покрытия.
• Упаковка и подготовка к транспортировке.

Для крупных фотоэлектрических проектов последовательность производства особенно важна, поскольку во время установки может потребоваться совместная работа сотен или тысяч элементов конструкции.

Что следует учитывать при установке?

Даже у хорошо изготовленного прогона могут возникнуть проблемы с производительностью, если он неправильно установлен или модифицирован на месте. Поэтому в план строительства следует включить несколько практических соображений.

Следуйте проектному пролету

Не превышайте расчетный пролет установки просто для того, чтобы уменьшить количество элементов конструкции. Чрезмерный пролет может увеличить прогиб и напряжение конструкции при ветровых или снеговых нагрузках.

Избегайте неконтролируемой резки и сверления

Случайная резка, сверление или изгиб могут изменить расчетное поперечное сечение и ослабить элемент конструкции. Любая необходимая модификация должна быть подтверждена инженером проекта или производителем.

Защитите поверхностное покрытие

Во время транспортировки и установки избегайте ненужных ударов и царапин. В случае повреждения покрытия необходимо выполнить соответствующие процедуры ремонта, чтобы ограничить локальную коррозию.

Подумайте о дренаже воды

Наружные стальные элементы не следует устанавливать таким образом, чтобы создавались ненужные места для сбора воды. Правильный дренаж помогает снизить длительное воздействие влаги и повышает долговечность покрытия.

Осмотр сред с высокой степенью коррозии

Проекты, расположенные вблизи береговой линии или в промышленных условиях с высокой влажностью, могут потребовать усиленной защиты от коррозии и периодических проверок. Систему покрытия следует выбирать в соответствии с фактическим воздействием окружающей среды.

Как выбрать правильный прогон?

Выбор подходящего прогона требует большего, чем просто сравнение размеров профиля. Профессиональный процесс закупок должен связывать спецификации материалов со структурными требованиями и условиями окружающей среды.

• Определим расчетные нагрузки:Установите ветровые, снеговые, сейсмические, собственные нагрузки и другие соответствующие проектные нагрузки.
• Подтвердите структурный диапазон:Определите необходимое расстояние между опорными элементами.
• Выберите марку стали:Выберите подходящую марку, исходя из требований к прочности и применимых стандартов.
• Выберите профиль:Сравните конфигурации C и Z в соответствии со структурными расчетами и требованиями к подключению.
• Укажите покрытие:Рассмотрите HDG или ZAM в зависимости от воздействия окружающей среды и ожидаемых условий эксплуатации.
• Подтвердите расположение отверстий:Точное расстояние между отверстиями важно для эффективной сборки с кронштейнами и соединителями.
• Обзор производственных возможностей:Убедитесь, что поставщик может поддерживать постоянство размеров для требуемого объема.
• Проверьте параметры настройки:Производство на основе САПР может помочь подобрать размеры и детали соединений для конкретного проекта.

Работаем с опытнымпроизводитель стальных прогонов холодной штамповкиможет упростить проверку спецификаций, настройку, координацию производства и техническую поддержку крупномасштабных проектов.

Почему качество производства имеет значение для солнечных прогонов?

Системы крепления солнечных батарей в течение многих лет подвергаются воздействию внешних условий, поэтому структурные компоненты нуждаются в постоянной геометрии и соответствующей защите от коррозии. Качество изготовления напрямую влияет на то, можно ли эффективно собрать отдельные прогоны и будет ли готовая конструкция работать так, как задумано.

Энергет Солар сочетает в себе контроль сырья, холодное формование, автоматическую штамповку, контроль размеров, проверку покрытий и окончательную упаковку в рамках своего производственного процесса. Компания также предоставляет предпродажные инженерные консультации, отслеживание производства и послепродажную техническую поддержку для индивидуальных проектов.

Для международных покупателей такой подход полного цикла может быть полезен, когда проекты требуют разных размеров профиля, марок стали, характеристик покрытия, расположения отверстий, методов упаковки или графиков поставок.

Часто задаваемые вопросы о холодногнутых стальных прогонах

В чем разница между холоднокатаными и горячекатаными прогонами?

Холодногнутые прогоны формируются из стальной полосы или листа путем формования при комнатной температуре. Они могут предложить легкую конструкцию, точные размеры и эффективную конструкцию поперечного сечения. Горячекатаные прогоны производятся методом высокотемпературной прокатки и могут быть выбраны в соответствии с различными структурными требованиями.

Может ли Energet Solar изготовить прогоны по чертежам?

Да. Energet Solar поддерживает производство по индивидуальному заказу на основе чертежей САПР и требований конкретного проекта. Покупатели могут предоставить размеры, расположение отверстий, марки материалов, требования к покрытию и другую техническую информацию для технической проверки.

Подходят ли прогоны холодной штамповки для прибрежных солнечных проектов?

Они могут подойти при правильном выборе марки стали, конструкции конструкции и системы защиты от коррозии. Варианты с горячим цинкованием и покрытием ZAM могут обеспечить дополнительную защиту от коррозии в сложных условиях эксплуатации на открытом воздухе.

Какие марки стали доступны?

Доступные варианты включают Q235B, Q355B, S235JR, S355JR, а также некоторые марки с покрытием ZAM, такие как S250GD, S350GD и S420GD. Соответствующую марку следует выбирать согласно конструктивным расчетам и нормам проекта.

В каких отраслях используются эти прогоны?

Типичные области применения включают наземные солнечные электростанции, фотоэлектрические системы на крыше, солнечные навесы для автомобилей, промышленные здания со стальным каркасом и другие стальные конструкции, требующие вторичных несущих элементов.

Можно ли изменить размеры прогона?

Да. Персонализация может включать размеры профиля, длину, толщину, расположение отверстий, марку стали, обработку поверхности и упаковку. Окончательная спецификация должна быть подтверждена на соответствие структурным и монтажным требованиям проекта.

Заключение

Правильно спроектированный прогон может способствовать структурной стабильности, эффективному использованию материалов, точности установки и длительному сроку службы в фотоэлектрических и стальных каркасах. Сочетая подходящую геометрию профиля, проверенные марки стали, соответствующую защиту от коррозии, прецизионное производство и проектирование для конкретного проекта, покупатели могут разработать решение для прогонов, которое соответствует фактическим требованиям их конструкции. Если вы планируете проект установки солнечной батареи и вам нужны индивидуальные спецификации, чертежи, варианты покрытия или поддержка оптовых заказов,связаться с намив Energet Solar для получения профессиональной технической консультации и индивидуального предложения.
