Почему структурная полая секция является более разумным выбором для более прочных и эффективных солнечных конструкций

Структурная полая секция представляет собой закрытый трубчатый стальной профиль, широко используемый в фотоэлектрических монтажных системах, солнечных навесах для автомобилей, наземных солнечных электростанциях, коммерческих крышах, агроэлектрических конструкциях и других стальных конструкциях на открытом воздухе. По сравнению с обычными цельными элементами его полая геометрия может обеспечить эффективный баланс между прочностью, жесткостью, расходом материала и весом конструкции.

В этой статье объясняется, как работает структурная полая секция, почему квадратные и прямоугольные профили подходят для солнечных конструкций, как марки материалов и защитные покрытия влияют на производительность и что покупатели должны оценить, прежде чем выбирать поставщика. В нем также рассматриваются производственные процессы, варианты настройки, вопросы контроля качества и практические применения, которые помогают командам инженеров и закупщиков принимать более обоснованные решения.

Оглавление

1. Что такое структурное полое сечение?
2. Почему полая конструкция повышает структурную эффективность?
3. Каковы основные преимущества систем крепления солнечных батарей?
4. Какие материалы и обработка поверхности доступны?
5. Где используется структурная полая секция?
6. Как изготавливается структурная полая секция?
7. Как покупателям следует выбирать правильную секцию структурных пустот?
8. Почему стоит выбрать Energet Solar для полых конструкций?
9. Часто задаваемые вопросы
10. Заключение

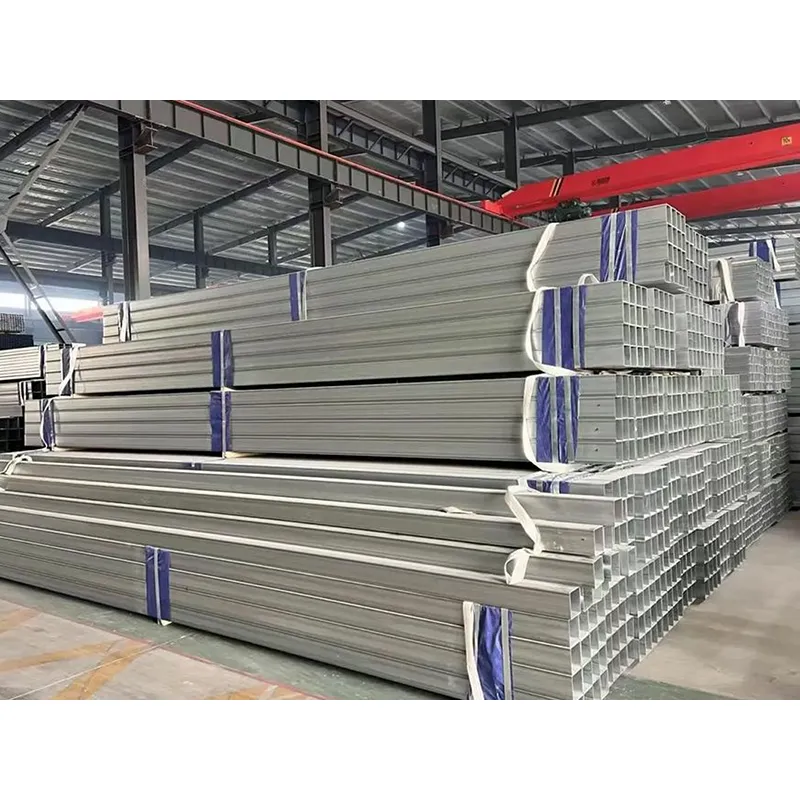

Что такое структурное полое сечение?

Структурная полая секция представляет собой трубчатый стальной конструктивный элемент с закрытым поперечным сечением. В отличие от цельных стальных стержней, он содержит внутреннюю полость, сохраняя при этом непрерывный внешний профиль. Наиболее распространенными конфигурациями для конструкций являются квадратные полые секции (SHS) и прямоугольные полые секции (RHS).

Такая геометрия позволяет инженерам добиться полезных характеристик конструкции без добавления ненужного материала. В фотоэлектрических монтажных конструкциях полые секции могут выполнять функцию колонн, балок, раскосов и других несущих элементов. Их закрытый профиль особенно ценен там, где конструкции должны выдерживать сочетание вертикальных нагрузок, давления ветра, скручивающих сил и изменяющихся внешних условий.

Целью солнечных проектов является не просто выбор самого тяжелого стального элемента. Более эффективная конструкция учитывает вместе прочность, жесткость, размеры сечения, толщину стенок, требования к соединениям, воздействие окружающей среды и общий вес конструкции.

Почему полая конструкция повышает структурную эффективность?

На характеристики структурной полой секции сильно влияет ее закрытая трубчатая геометрия. Материал располагается по периметру секции, а не концентрируется полностью в центре. Такая конфигурация может обеспечить эффективное соотношение между размером секции, весом, сопротивлением изгибу и жесткостью на кручение.

Для конструкций крепления солнечных батарей это важно, поскольку элементы конструкции подвергаются воздействию нагрузки в нескольких направлениях. Ветер может создавать боковые и скручивающие силы, а вес модулей и монтажных компонентов создает вертикальные нагрузки. Хорошо спроектированная полая секция помогает распределить эти силы по всему элементу, а не концентрировать их на небольшой площади.

• Эффективное распределение нагрузки:Закрытый профиль помогает распределить структурные усилия по сечению.
• Хорошая производительность при изгибе:Геометрия может обеспечить полезное сопротивление изгибу, одновременно контролируя вес конструкции.
• Торсионная жесткость:Закрытые секции хорошо подходят для применений, где важна устойчивость к скручиванию.
• Уменьшенный собственный вес:Меньше ненужного материала может помочь снизить вес всей монтажной конструкции.
• Чистый структурный вид:Квадратные и прямоугольные профили обеспечивают аккуратную геометрию видимых наружных конструкций.

Однако оптимальное сечение не может быть определено только по форме. Инженеры должны проверить структурные расчеты на основе местных ветровых, снеговых, сейсмических данных, пролетов, соединений, фундамента и применимых требований к проектированию.

Каковы основные преимущества систем крепления солнечных батарей?

Эти преимущества становятся особенно актуальными, когда солнечный проект включает в себя тысячи повторяющихся структурных элементов. Даже небольшое улучшение весовой эффективности, постоянства размеров или совместимости при установке может повлиять на транспортировку, сборку, требования к фундаменту и общую экономику проекта.

Какие материалы и обработка поверхности доступны?

Выбор материала должен основываться на структурных расчетах, условиях окружающей среды, производственных требованиях и применимых инженерных стандартах. Energet Solar обычно поставляет структурные полые секции из таких марок углеродистой стали, как Q235B и Q355B, в то время как другие марки могут рассматриваться в соответствии со спецификациями проекта.

Углеродистая сталь Q235B

Q235B широко используется в конструкциях общего назначения, где требуются умеренная прочность и надежные характеристики изготовления. Он может подойти для многих традиционных систем крепления солнечных батарей, если это подтверждено конструкционным проектом.

Углеродистая сталь Q355B

Q355B обеспечивает более высокий предел текучести, чем Q235B, и может рассматриваться для проектов, где требуется более высокая несущая способность или оптимизированная конструкция секций. Инженерам следует выбирать марку на основе расчетных нагрузок, а не предполагать, что марка более высокой прочности автоматически является лучшим решением.

Горячее цинкование

Горячее цинкование, широко известное как HDG, обеспечивает защитное цинковое покрытие, которое помогает защитить сталь от атмосферной коррозии. Он широко используется для наружных стальных конструкций и фотоэлектрических установок.

ZAM-покрытие

ZAM относится к технологии покрытия цинк-алюминий-магний. Он разработан для обеспечения надежной защиты от коррозии и особенно привлекателен для сложных условий эксплуатации на открытом воздухе, включая влажные и прибрежные условия.

При выборе покрытия покупатели должны учитывать местную влажность, воздействие солей, промышленные загрязнители, ожидаемый срок службы, требования к обработке и стратегию технического обслуживания проекта.

Где используется структурная полая секция?

Универсальность структурной полой секции позволяет ей выполнять множество различных структурных функций. В солнечной технике его применение выходит за рамки одной монтажной конфигурации.

Наземные солнечные электростанции

Полые стальные профили можно использовать в качестве колонн, балок, раскосов и других конструктивных элементов в фотоэлектрических установках промышленного масштаба. Их сочетание прочности и конструктивной эффективности полезно для больших массивов, подвергающихся ветровым и снеговым нагрузкам.

Коммерческая и промышленная солнечная батарея на крыше

Для проектов на крыше снижение ненужного веса конструкции может быть важным фактором проектирования. Правильно спроектированные полые профили могут обеспечить структурную поддержку, помогая контролировать дополнительную нагрузку, возлагаемую на крышу.

Солнечные навесы для автомобилей

Для солнечных навесов для автомобилей требуются устойчивые колонны и балки, способные поддерживать фотоэлектрические модули и при этом создавать полезное парковочное место внизу. Квадратные и прямоугольные полые профили могут обеспечить чистый архитектурный вид и практичную геометрию конструкции.

Солнечные проекты в агровольтаике и рыболовстве

Проекты, сочетающие фотоэлектрическую генерацию с сельскохозяйственной деятельностью или аквакультурой, могут потребовать больших пролетов и прочных наружных конструкций. Структурная полая секция может быть включена в эти системы, если ее размеры и механические свойства соответствуют инженерным требованиям.

Другие наружные стальные конструкции

Помимо фотоэлектрических систем, полые конструкционные профили также можно использовать в платформах для оборудования, проходах, ограждениях, опорных рамах и других наружных стальных конструкциях.

Как изготавливается структурная полая секция?

Последовательное производство имеет важное значение, поскольку отклонения в размерах могут повлиять на соединения, точность установки и характеристики конструкции. Профессиональный производственный процесс обычно включает в себя формовку, сварку, правку, резку, обработку поверхности и проверку.

1. Подготовка стального материала:Подходящая углеродистая сталь выбирается в соответствии с заданной маркой и требованиями проекта.
2. Прецизионное формование валков:Сталь постепенно формируется в необходимый профиль.
3. Автоматическая сварка:Формованная сталь сваривается для создания непрерывной полой секции.
4. Выпрямление:Секция обрабатывается для поддержания соответствующей прямолинейности и постоянства размеров.
5. Резка фиксированной длины:Секции нарезаются по стандартным или индивидуальным размерам проекта.
6. Защита поверхности:HDG, ZAM или другая специальная обработка может применяться в соответствии с экологическими требованиями.
7. Окончательная проверка:Перед отправкой проверяются размеры, толщина стенок, прямолинейность, качество покрытия и другие заданные характеристики.

Для крупных солнечных проектов последовательность производства особенно важна, поскольку во время установки может потребоваться стыковка сотен или тысяч структурных компонентов.

Как покупателям следует выбирать правильную секцию структурных пустот?

Выбор правильного продукта предполагает нечто большее, чем просто сравнение самой низкой цены за тонну. Перед размещением заказа отделы закупок должны оценить всю техническую картину и картину цепочки поставок.

1. Подтвердите структурный проект

Начните с необходимых нагрузок, пролетов, условий опоры, методов соединения и применимых стандартов проектирования. Размеры сечения и толщину стенок следует выбирать на основе инженерных расчетов.

2. Выберите подходящую марку стали.

Определите, подходит ли Q235B, Q355B или другая марка для расчетных требований к конструкции. Выбор материала должен быть документирован и отслеживаем.

3. Оцените среду установки

Прибрежные, влажные, промышленные условия и среды с высоким уровнем воздействия могут потребовать более сильной защиты от коррозии, чем стандартное применение внутри страны. HDG и ZAM следует сравнивать на основе реальных условий проекта.

4. Проверьте точность размеров.

Точные размеры помогают улучшить совместимость соединений и эффективность установки. Покупатели должны подтвердить допуски, толщину стенок, прямолинейность, длину и любую необходимую обработку отверстий.

5. Рассмотрите возможность индивидуального производства

В крупных проектах индивидуальные длины, размеры, толщина стенок, отверстий и отделка поверхности могут помочь сократить ненужные производственные работы на месте установки.

6. Оценка потенциала поставщика

Поставщика следует оценивать по производственным мощностям, процедурам контроля качества, стабильности производства, возможностям доставки, технической поддержке и опыту работы с фотоэлектрическими проектами.

Почему стоит выбрать Energet Solar для полых конструкций?

Энергет Солар специализируется на фотоэлектрических монтажных системах и решениях из конструкционной стали, а не работает исключительно как обычный дистрибьютор стали. Компания поставила структурные компоненты для более чем 1000 фотоэлектрических проектов по всему миру и управляет многочисленными производственными мощностями со значительной годовой производительностью.

Производственные возможности компании включают прецизионную профилировку, автоматическую сварку, правку, резку и чистовую обработку поверхности. Процедуры обеспечения качества включают измерение размеров, проверку толщины стенок, проверку прямолинейности, проверку покрытия и механические испытания в соответствии с применимыми требованиями.

Энергет Солар также поддерживает производство полых профилей по индивидуальному заказу. Покупатели могут предоставить проектные чертежи или технические спецификации для оценки, что позволит инженерной команде учесть размеры, толщину стенок, длину, условия окружающей среды и защиту поверхности перед производством.

• Опыт производства конструкций с использованием фотоэлектрических систем
• Конфигурации с квадратными и прямоугольными полыми секциями
• Варианты из углеродистой стали Q235B и Q355B.
• Горячая оцинковка и защита поверхности ZAM
• Индивидуальные размеры, длина и толщина стенок
• Поддержка OEM и массового производства
• Проверка размеров и качества покрытия
• Поддержка EPC-подрядчиков, дистрибьюторов и производителей солнечных батарей.

Для более широкого выбора конструкционных профилей покупатели также могут изучить профили из конструкционной стали и соответствующие аксессуары для крепления солнечных батарей от Energet Solar.

Часто задаваемые вопросы

Для чего в основном используется структурная полая секция?

Структурная полая секция в основном используется в качестве несущего стального элемента в фотоэлектрических монтажных системах, наземных солнечных установках, солнечных конструкциях на крыше, солнечных навесах для автомобилей, агроэлектрических проектах и ​​других наружных стальных конструкциях.

В чем разница между SHS и RHS?

SHS означает «квадратное полое сечение» и имеет равные внешние размеры на двух основных сторонах. RHS означает «прямоугольное полое сечение» и имеет разные размеры по ширине и высоте. Выбор подходящего профиля зависит от структурных расчетов, геометрии, требований к соединениям и проекта проекта.

Какие марки стали можно использовать для изготовления полых профилей?

Распространенные варианты включают углеродистую сталь Q235B и Q355B. Правильный сорт следует выбирать в соответствии с требуемым пределом текучести, структурными расчетами, применимыми стандартами и спецификациями проекта.

Подходит ли структурная полая секция для прибрежных солнечных проектов?

Да, может подойти, если правильно подобрать марку стали, конструкцию сечения, соединения и систему защиты от коррозии. Покрытия HDG и ZAM могут обеспечить повышенную защиту при использовании на открытом воздухе, в то время как прибрежные проекты должны пройти специальную инженерную оценку и оценку коррозионной среды.

Может ли Energet Solar изготовить полые профили по индивидуальному заказу?

Да. Energet Solar поддерживает индивидуальные размеры, толщину стенок, длину, обработку отверстий и обработку поверхности. Производство может быть основано на инженерных чертежах или технических спецификациях конкретного проекта.

Что я должен предоставить при запросе ценового предложения?

Для более точного предложения покупатели должны предоставить требуемый тип профиля, размеры, толщину стенок, марку стали, длину, количество, обработку поверхности, назначение, применение, а также имеющиеся инженерные чертежи или технические характеристики.

Заключение

Структурная полая секция предлагает эффективное решение для современных конструкций крепления солнечных батарей, поскольку ее закрытая трубчатая геометрия может сочетать в себе структурную прочность, жесткость на кручение, размерную гибкость и контролируемый вес конструкции. Когда размеры секций, марка стали, защита от коррозии, точность изготовления и инженерные требования правильно подобраны, они могут обеспечить надежную работу наземных фотоэлектрических установок, крыш, солнечных навесов для автомобилей, агроэлектрических систем и других наружных конструкций.

Если вы ищете полые конструкции для нового фотоэлектрического проекта или вам нужны стальные профили по индивидуальному заказу на основе инженерных чертежей, Energet Solar может предоставить профессиональные рекомендации по продуктам, индивидуальное производство и поддержку, ориентированную на проект. Поделитесь своими спецификациями, необходимыми количествами и деталями применения, а такжесвязаться с намисегодня, чтобы обсудить подходящее решение из структурных полых секций для вашего проекта.
