Краткое содержание статьи: Холодноформованный стальной прогонявляется важным структурным компонентом в современных системах крепления солнечных батарей и конструкциях со стальной рамой. Сочетая эффективный дизайн поперечного сечения, точную профилировку рулонов, коррозионно-стойкие покрытия и гибкую настройку, он может обеспечить надежную поддержку, одновременно помогая снизить ненужный вес конструкции и сложность установки. В этой статье объясняется, как работают холоднокатаные стальные прогоны, где они используются, какие факторы следует учитывать при выборе и как правильные методы производства и установки могут улучшить долгосрочные характеристики конструкции.
Оглавление
- Что такое стальной прогон холодной штамповки?
- Как работает структура прогона?
- Почему широко используется стальной прогон холодной штамповки?
- Где используется стальной прогон холодной штамповки?
- Холоднокатаные стальные прогоны по сравнению с традиционными горячекатаными профилями
- Как выбрать правильный прогон?
- Как изготавливается холоднокатаный стальной прогон?
- Что следует учитывать при установке?
- Какие факторы качества имеют наибольшее значение?
- Как можно улучшить срок службы?
- Почему стоит выбрать Энергет Солар?
- Часто задаваемые вопросы
- Заключение
1. Что такое стальной прогон холодной штамповки?

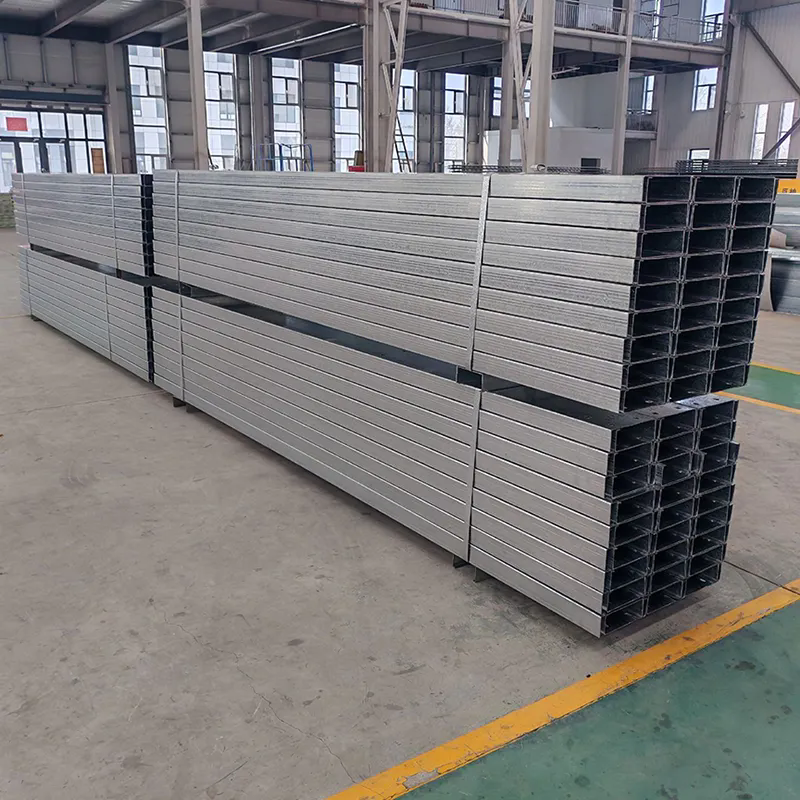

Холодноформованный стальной прогон — это элемент конструкционной стали, изготовленный путем придания стальной полосе или листу определенной формы поперечного сечения при комнатной температуре. В отличие от обычных горячекатаных профилей, материал не нужно нагревать до высокой температуры перед процессом формовки. Вместо этого непрерывная профилировка постепенно изгибает сталь до необходимого профиля.
Наиболее распространенными профилями являютсяС-образные и Z-образные прогоны. Их геометрия разработана таким образом, чтобы обеспечить эффективный баланс между прочностью конструкции, расходом материала, весом и удобством установки.
При монтаже солнечных батарей прогоны обычно выполняют функцию второстепенных элементов конструкции. Они могут соединять основные опорные элементы с фотоэлектрическими монтажными компонентами, распределяя нагрузки от солнечных модулей, рельсов, кронштейнов, снега, ветра и других сил окружающей среды на основную структурную систему.
Производительность прогона зависит не только от его номинальных размеров. Марка материала, толщина, геометрия поперечного сечения, пролет, метод соединения, система покрытия, расположение отверстий и проектные нагрузки — все это влияет на конечный результат конструкции.
По этой причине покупка самого дешевого стального профиля, основанная только на цене или весе, может впоследствии создать проблемы. Правильно спроектированный прогон следует выбирать в соответствии с фактическими структурными требованиями проекта.
2. Как работает конструкция прогона?
Эффективность стального прогона холодной штамповки во многом зависит от геометрии его поперечного сечения. Вместо использования плоской стальной полосы с ограниченным сопротивлением изгибу сталь формируется в более глубокий структурный профиль.
Увеличенная глубина сечения может улучшить сопротивление изгибу вокруг соответствующей оси конструкции, не требуя пропорционально большого увеличения материала. В зависимости от конструкции кромки, фланцы, перемычки и элементы жесткости могут работать вместе, чтобы повысить эффективность секции.
В типичной солнечной конструкции путь нагрузки можно понимать как:
- Солнечные модули воспринимают экологические и эксплуатационные нагрузки.
- Монтажные рельсы или опорные компоненты передают эти нагрузки на второстепенные элементы конструкции.
- Стальные прогоны холодной штамповки распределяют нагрузки по каркасу конструкции.
- Первичные балки и колонны передают нагрузки на фундамент или несущую конструкцию.
Это означает, что прогон не является изолированным компонентом. Его размеры и детали соединения должны сочетаться с остальной конструкцией.
Для крупных фотоэлектрических установок особенно важно одинаковое расположение отверстий. Точная перфорация позволяет болтам, кронштейнам и другим компонентам правильно выровняться, что исключает ненужную регулировку во время сборки.
3. Почему широко используется стальной прогон холодной штамповки?
В современных строительных проектах все больше внимания уделяется структурной эффективности, скорости монтажа, использованию материалов и долговечности. Холоднокатаные стальные прогоны могут одновременно удовлетворить несколько из этих требований.
- Эффективная структурная геометрия:Формованные профили могут обеспечить полезные характеристики изгиба, не полагаясь на чрезмерно тяжелые стальные профили.
- Точные размеры:Непрерывное профилирование валков позволяет обеспечить постоянную геометрию профилей при больших производственных партиях.
- Гибкая настройка:Длина, толщина, размеры профиля и расположение отверстий могут быть адаптированы к требованиям проекта.
- Эффективность установки:Заводские отверстия и стандартизированные размеры упрощают сборку на месте.
- Хорошее использование материала:Профиль поперечного сечения может быть оптимизирован для предполагаемого конструктивного применения.
- Защита от коррозии:Оцинкованные и усовершенствованные системы металлических покрытий могут повысить устойчивость к воздействию окружающей среды.
- Широкий диапазон применения:Та же самая общая концепция прогонов может использоваться в фотоэлектрических системах, навесах для автомобилей, промышленных зданиях и других стальных конструкциях.
Эти преимущества становятся особенно ценными, когда проект содержит сотни или тысячи повторяющихся структурных компонентов. Небольшие несоответствия размеров или трудности с установкой могут стать существенными при использовании на большом объекте.
4. Где используется стальной прогон холодной штамповки?
Холодноформованные прогоны подходят для многочисленных структурных применений, где требуется эффективная вторичная поддержка. Их использование особенно заметно в фотоэлектрическом строительстве.
| Приложение | Типичная структурная роль | Ключевое требование |
|---|---|---|
| Наземные солнечные проекты | Поддерживает и соединяет вторичные фотоэлектрические структурные компоненты | Ветроустойчивость, постоянство размеров, защита от коррозии |
| Солнечные системы на крыше | Обеспечивает вторичную поддержку внутри монтажной конструкции. | Малый вес конструкции и надежные соединения |
| Солнечные навесы для автомобилей | Поддерживает фотоэлектрические батареи в стальных конструкциях навесов для автомобилей. | Прочность, долговечность, внешний вид и эффективность установки. |
| Промышленные здания | Действует как второстепенный элемент стального каркаса. | Грузоподъемность и долговременная стабильность размеров |
| Общие стальные конструкции | Поддерживает балки, колонны, панели и другие элементы конструкции. | Правильный выбор профиля и конструкция соединения |
При использовании солнечной энергии условия окружающей среды заслуживают особого внимания. Проекты в прибрежных регионах, районах с высокой влажностью или в местах, подверженных агрессивным атмосферным условиям, могут потребовать усиленной защиты поверхности по сравнению с проектами в засушливых внутренних районах.
5. Стальные прогоны холодной штамповки по сравнению с традиционными горячекатаными профилями
Холоднокатаные и горячекатаные стальные элементы не являются прямой заменой во всех конструкциях. Правильный выбор зависит от варианта нагрузки, пролета, геометрии, норм проектирования и экономики проекта.
| Фактор | Холодноформованный стальной прогон | Традиционный горячекатаный прокат |
|---|---|---|
| Метод изготовления | Профилирование валков при комнатной температуре | Высокотемпературная прокатка и формовка |
| Гибкость профиля | Высокая гибкость для индивидуальных разделов | Часто на основе стандартизированных прокатных профилей. |
| Размерная настройка | Подходит для размеров, специфичных для проекта | Обычно выбирается из доступных стандартных разделов. |
| Оптимизация веса | Эффективен для многих вторичных структурных применений. | Может быть выгодным при более высоких нагрузках |
| Типичное применение | Вторичный каркас, солнечный монтаж, легкие стальные конструкции | Тяжелые структурные рамы и требовательные нагрузки |
Важным моментом является то, что ни один из методов производства не является автоматически лучшим для каждого проекта. Прежде чем выбирать секцию, инженеры-строители должны оценить весь путь нагрузки и применимые требования к проектированию.
6. Как выбрать правильный прогон?
Выбор стального прогона холодной штамповки следует начинать с инженерных требований, а не просто с выбора популярного профиля. Несколько параметров необходимо оценивать вместе.
1. Определить расчетные нагрузки
Следует учитывать ветер, снег, нагрузки на оборудование, постоянные нагрузки и другие действующие силы. Солнечные проекты в регионах с сильным ветром или сильным снегопадом могут потребовать существенно отличающихся структурных характеристик от проектов в мягком климате.
2. Подтвердите диапазон и интервал.
Расстояние между опорами напрямую влияет на поведение при изгибе и прогиб. Профиль, который адекватно работает на коротком пролете, может оказаться непригодным для более длинного расстояния без опоры.
3. Выберите марку материала.
Общие марки конструкционной стали могут включать Q235B, Q355B, S235JR и S355JR, в то время как оцинкованные конструкционные марки, такие как S250GD, S350GD или S420GD, могут рассматриваться в зависимости от применения и применимых стандартов.
4. Выберите подходящую толщину.
Толщина влияет на конструктивную способность, вес, требования к изготовлению и стоимость. Увеличение толщины не всегда является наиболее экономичным решением, если геометрию сечения можно оптимизировать более эффективно.
5. Оценка воздействия коррозии
Оцинкованная сталь и покрытия типа ZAM могут обеспечить повышенную защиту поверхности. Подходящее покрытие следует выбирать в соответствии с атмосферным воздействием, ожидаемым сроком службы, стратегией технического обслуживания и требованиями проекта.
6. Проверьте требования к подключению
Отверстия для болтов, размеры пазов, расстояние между отверстиями, краевые расстояния и соединительное оборудование должны быть совместимы с монтажной системой. Заводская перфорация может оказаться полезной, если в проекте используются стандартизированные схемы соединений.
7. Как изготавливается холоднокатаный стальной прогон?
Надежный прогон начинается с контролируемого сырья и стабильного производственного процесса. Хотя точные производственные процедуры различаются у разных производителей, общий процесс включает в себя несколько важных этапов.
- Подготовка сырья:Стальные рулоны или полосы проверяются на предмет марки, размеров, состояния поверхности и механических требований.
- Формирование рулона:Полоса проходит через последовательность формовочных станций, которые постепенно создают необходимый профиль C или Z.
- Точная штамповка:Отверстия для подключения могут быть изготовлены по указанным чертежам и схеме установки.
- Резка:Непрерывный профиль нарезается на необходимую длину.
- Проверка размеров:Проверяются основные размеры, положение отверстий, прямолинейность и состояние поверхности.
- Защита поверхности:В зависимости от выбранного материала и способа производства системы антикоррозионного покрытия наносятся или поставляются как часть стального материала.
- Упаковка:Готовые прогоны упаковываются и защищаются при транспортировке и погрузочно-разгрузочных работах.
Автоматизация особенно полезна для крупных фотоэлектрических проектов, поскольку помогает поддерживать повторяемость. Когда для проекта требуются тысячи одинаковых деталей, стабильные производственные допуски могут существенно повлиять на эффективность установки.
8. Что следует учитывать при установке?
Даже высококачественный прогон может работать хуже, если его неправильно установить. Строительные бригады должны следовать утвержденным чертежам и требованиям инженера-строителя, а не вносить неконтролируемые изменения на местах.
- Избегайте ненужной обрезки:Резка элементов конструкции на строительной площадке может изменить их расчетную геометрию и ухудшить эксплуатационные характеристики.
- Избегайте несанкционированного бурения:Дополнительные отверстия могут снизить эффективные свойства сечения и помешать конструкции соединения.
- Соблюдайте правильный интервал:Расстояние между прогонами должно соответствовать утвержденному проекту конструкции.
- Используйте совместимые крепления:Крепежи должны соответствовать конструкционным материалам и условиям окружающей среды.
- Защитите поверхность:Царапины и повреждения защитных покрытий от ударов следует устранять соответствующим образом.
- Контролируйте накопление воды:При детализации конструкции следует избегать условий, в которых вода может оставаться в ловушке вокруг стальных элементов.
- Проверьте выравнивание:Перед окончательной затяжкой соединений следует проверить прямолинейность и расположение.
Качество установки особенно важно для фотоэлектрических систем, поскольку каркас конструкции может оставаться подверженным ветру, дождю, изменениям температуры и солнечному излучению в течение многих лет.
9. Какие факторы качества имеют наибольшее значение?
Приобретая холодногнутый стальной прогон, покупатели должны оценивать весь продукт, а не сосредотачиваться только на цене за единицу.
| Фактор качества | Почему это важно | Что следует проверить покупателям |
|---|---|---|
| Марка стали | Влияет на прочность и поведение конструкции | Документация на материал и указанная марка |
| Толщина | Влияет на емкость и долговечность секции. | Измеренная толщина и допуски |
| Размеры профиля | Непосредственно влиять на структурные характеристики | Стенка, полка, кромка и габаритные размеры |
| Положение отверстия | Определяет совместимость соединения | Диаметр отверстий, расстояние и выравнивание |
| Покрытие | Помогает защитить сталь от коррозии | Тип покрытия, характеристики и состояние поверхности |
| Прямолинейность | Влияет на установку и выравнивание конструкции | Визуальный и размерный контроль |
| Стабильность производства | Важно при крупносерийном строительстве. | Проверка партий и производственный контроль |
10. Как можно улучшить срок службы?
Правильный выбор материала – это только начало долгосрочной эксплуатации. Структурную систему также следует периодически проверять, особенно в суровых условиях.
В прибрежных проектах и проектах с высокой влажностью следует уделять внимание состоянию покрытия, точкам соединения, краям разреза, скопившейся влаге и областям, где могут соприкасаться разнородные металлы.
Бригады технического обслуживания должны искать:
- Видимая коррозия или повреждение покрытия.
- Царапины или механические повреждения защитных поверхностей.
- Ослабленные или поврежденные крепления.
- Неожиданная деформация или локальное коробление.
- Скопление воды вокруг структурных соединений.
- Изменения в выравнивании или конструктивной геометрии.
Ранний осмотр может выявить незначительные проблемы до того, как они перерастут в дорогостоящие структурные проблемы или проблемы с обслуживанием. Интервал проверки должен отражать окружающую среду проекта, уровень воздействия, проектные требования и план технического обслуживания.
11. Почему стоит выбрать Energet Solar?
Энергет Соларпредлагает решения для стальных прогонов холодной штамповки для фотоэлектрических монтажных систем и стальных конструкций, включая C-образные и Z-образные профили. Ассортимент продукции поддерживает как стандартные требования, так и конфигурации, специфичные для проекта.
Доступные спецификации можно адаптировать по таким параметрам, как длина, ширина, высота, толщина, марка материала, покрытие и расположение штампов. Такая гибкость полезна для EPC-подрядчиков, производителей систем крепления солнечных батарей, дистрибьюторов и разработчиков проектов, которым нужны элементы конструкции, соответствующие конструкции их существующей системы.
Типичные размеры продукта могут быть настроены в соответствии с требованиями проекта, при этом репрезентативные варианты охватывают длину примерно от 1000 до 6000 мм, ширину примерно от 40 до 80 мм, высоту примерно от 50 до 220 мм и толщину примерно от 1,8 до 3,0 мм. Окончательные спецификации всегда должны быть подтверждены инженерными расчетами и проектными чертежами.
Энергет Солар также уделяет особое внимание стабильности производства посредством таких процессов, как профилирование, автоматическая штамповка, прецизионная резка, контроль размеров и контроль качества. Для индивидуальных проектов производство может быть скоординировано в соответствии с техническими чертежами и указанными требованиями к подключению.
Для международных проектов солнечной энергетики такой тип производственной гибкости может помочь снизить потребность в модификациях на месте и сделать интеграцию компонентов более предсказуемой.
12. Часто задаваемые вопросы
В1: Какова основная цель стального прогона холодной штамповки?
Стальной прогон холодной штамповки обычно используется в качестве второстепенного элемента конструкции для поддержки и распределения нагрузок внутри стальных конструкций. В фотоэлектрических системах он может соединять основные элементы конструкции с монтажными компонентами солнечной батареи и помогать поддерживать массив модулей.
Вопрос 2: Являются ли прогоны C и Z взаимозаменяемыми?
Не обязательно. Их геометрия поперечного сечения и характеристики соединения различаются, поэтому соответствующий профиль следует выбирать в зависимости от конструкции конструкции, пролета, условий нагрузки и способа соединения.
В3: Можно ли изготовить стальные прогоны холодной штамповки по индивидуальному заказу?
Да. В зависимости от производственных возможностей производителя размеры, длина, толщина, расположение отверстий и другие характеристики могут быть настроены в соответствии с техническими чертежами и требованиями проекта.
В4: Подходят ли стальные прогоны холодной штамповки для солнечных электростанций?
Да. Они широко применимы к наземным фотоэлектрическим системам, солнечным конструкциям на крыше, солнечным навесам для автомобилей и другим фотоэлектрическим вспомогательным устройствам, когда секция правильно спроектирована с учетом нагрузок проекта и условий окружающей среды.
В5: Какое покрытие подходит для наружного применения?
Горячеоцинкованные и усовершенствованные системы покрытий цинк-алюминий-магний обычно рассматриваются для применения на открытом воздухе из стали. Выбор подходящего варианта зависит от воздействия на окружающую среду, требуемого срока службы, спецификаций проекта и применимых стандартов.
В6: Можно ли просверлить или разрезать прогон во время установки?
Как правило, следует избегать незапланированных модификаций на местах. Резка или сверление могут изменить расчетные свойства сечения и поставить под угрозу защиту от коррозии. Любая модификация должна соответствовать утвержденным инженерным инструкциям.
В7: Какую информацию я должен предоставить при запросе предложения?
Полезная информация включает необходимый профиль, размеры, толщину, марку стали, характеристики покрытия, длину, расположение отверстий, количество, применение, местоположение проекта и доступные технические чертежи. Предоставление полной информации позволяет поставщику рекомендовать более подходящую конфигурацию.
В8: Как я могу уменьшить проблемы с установкой прогонов?
Используйте точные чертежи, одинаковые размеры, правильно расположенные заводские отверстия, совместимые крепежные детали и четко определенные процедуры установки. Подтверждение деталей подключения перед началом производства может предотвратить многие проблемы на местах.
13. Заключение
Холодноформованный стальной прогон стал важным структурным решением для современных систем крепления солнечных батарей и легких стальных конструкций, поскольку он сочетает в себе эффективную геометрию сечения, постоянство размеров, гибкость настройки и преимущества практической установки.
Однако выбор правильного прогона – это не просто вопрос выбора профиля C или Z. Проектные нагрузки, пролет, расстояние, марка материала, толщина, коррозионная среда, конструкция соединений, производственные допуски и условия установки — все это необходимо рассматривать вместе.
Для крупных фотоэлектрических проектов эти детали становятся еще более важными, поскольку тысячам структурных компонентов может потребоваться совместная работа в условиях длительного воздействия окружающей среды. Хорошо спроектированная и правильно изготовленная система прогонов может помочь повысить надежность конструкции, одновременно сокращая ненужный расход материалов и трудности с установкой.
Благодаря индивидуальному производству холодногнутых стальных прогонов, технической поддержке и производственным возможностям для монтажа солнечных батарей,Энергет Соларможет помочь клиентам разработать практические структурные решения на основе требований их проекта. Если вы планируете установку солнечной системы, проект стальной рамы или индивидуальное структурное применение,связаться с намисегодня, чтобы обсудить ваши чертежи, спецификации, требования к покрытию, количества и потребности в доставке.
