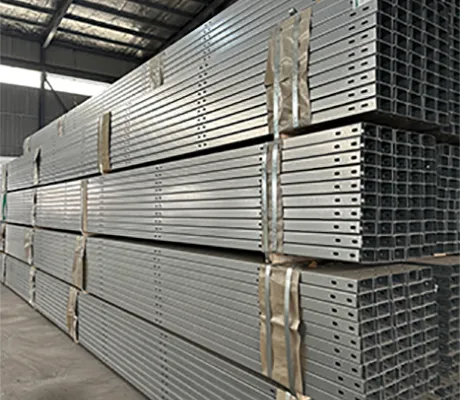

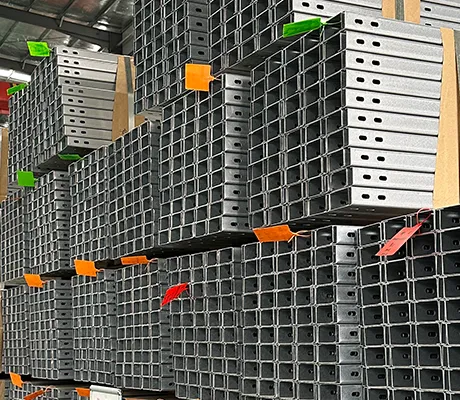

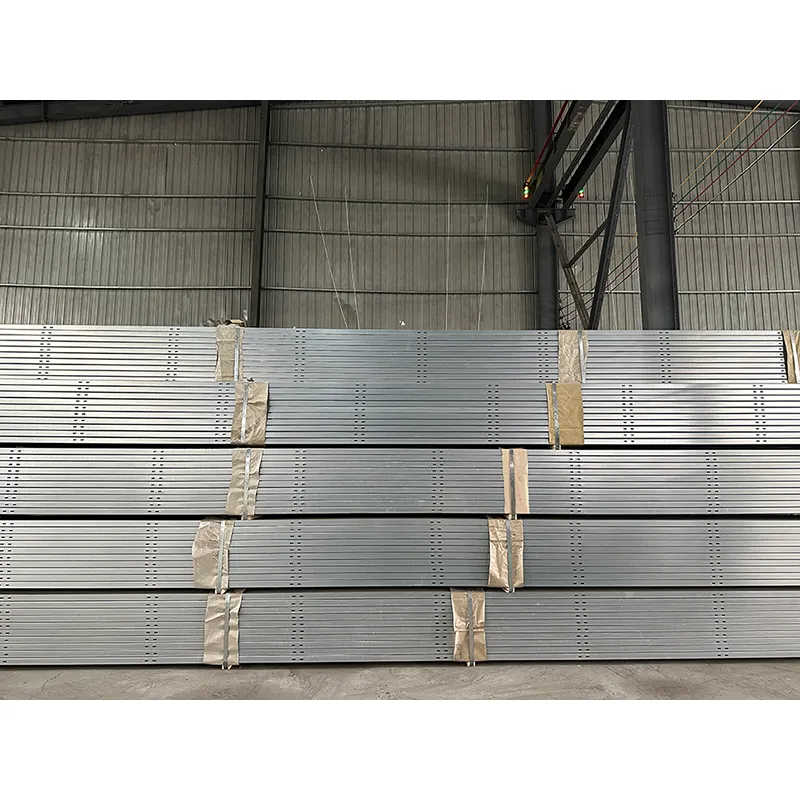

Самовосстанавливающаяся стальная труба ZAM
Самовосстанавливающаяся стальная труба ZAM с покрытием Zn-Al-Mg, которое обеспечивает защиту стали от порезов, отверстий и царапин — не требует подкраски на месте. Рассчитан на среду C3–C5, сертифицирован по ISO 9001 и EN 1090-1, изготовление по чертежу за 7–35 дней. Отправьте шесть деталей и мы оценим цену.
Самовосстанавливающаяся стальная труба ZAMпредставляет собой трубу из конструкционной стали с цинк-алюминиево-магниевым покрытием, обеспечивающим защиту стали.послеповерхность повреждена. На обычной оцинкованной трубе ржавчина начинается и распространяется на обрезанном конце или просверленном отверстии. На этой трубе покрытие в месте повреждения вступает в реакцию с воздухом и влагой и образует над ним плотный защитный слой.
Базовая сталь поступает изСиньтянь Сталь, подвергается прокатке и высокочастотной сварке до одинаковой толщины стенок, а затем наносится покрытие на непрерывной линии Zn-Al-Mg. Трубы поставляются прямыми, без заусенцев и с одинаковыми размерами, поэтому бригада тратит время на установку, а не на повторную резку.
3–5×дольше до красной ржавчины, чем HDG
(Соляной туман ISO 9227)
(Соляной туман ISO 9227)
С3–С5ISO 12944 коррозия
покрытие класса
покрытие класса
20–219 ммвнешний диаметр
стенка 1,2–6,0 мм
стенка 1,2–6,0 мм
60–275 г/м²Покрытие Zn-Al-Mg
вес, обе стороны
вес, обе стороны
Технические характеристики
Базовая стальК235Б, К355Б, С235ДЖР, С355ДЖР, СС400
ПокрытиеZn-6%Al-3%Mg, 60–275 г/м² с обеих сторон
Внешний диаметр20–219 мм
Толщина стенки1,2–6,0 мм, допуск ±10 %
Длина3–12 м, фиксированная длина или произвольная длина
Форма сеченияКруглый, квадратный, прямоугольный
СваркаВысокочастотная сварка, вихретоковое испытание (дополнительно)
Конечная отделкаГладкий разрез, скошенный, перфорированный, с резьбой
СтандартыЭН 10346, ЭН 10219, ГБ/Т 6728
Обработка поверхностиХромированная пассивация, смазка, защита от отпечатков пальцев
Почему покрытие останавливает коррозию в месте повреждения
Оцинкованное покрытие защищает сталь, жертвуя цинком. Покрытие Zn-Al-Mg делает то же самое, но магний меняет то, что образуется в поврежденном участке. Магний растворяется первым и повышает местный pH; растворенные цинк и алюминий затем выпадают в осадок в видеплотные, малорастворимые соединениякоторые запечатывают открытую сталь, не позволяя ей ржаветь.
Практический результат: царапина, которая на оцинкованной трубе превращается в расширяющееся пятно ржавчины, здесь остается устойчивой.Обрежьте концы, просверлите отверстия и контактные поверхности болтов.— три места на наружных стальных конструкциях, которые выходят из строя в первую очередь, — выдерживают расчетный срок службы без ремонтного покрытия.
Изготовление на заказ, от чертежа до доставки
Стандартные длины и стандартные схемы отверстий редко подходят для реального проекта. Изготавливаем по чертежу — наружный диаметр, толщина стенки, длина, масса покрытия, расположение отверстий, отделка торца и упаковка задаются проектом, а не номенклатурой. Наша команда также поддерживаетпрофили из конструкционной сталииаксессуары для установки солнечных батарейдля остальной конструкции.
Отправить рисунок
Чертеж, спецификация или структурная схема, а также ветровые и снежные условия на площадке.
Инженерная экспертиза
Проверена нагрузка и класс коррозии; Рабочий чертеж возвращен с размерами.
Одобрение
Размеры, характеристики покрытия и маркировка упаковки подтверждены в письменной форме.
Производство и проверка
Изготовлена партия, проверена по утвержденному чертежу, отгружена в срок.
Где это указано
Прибрежные фотоэлектрические станции
Соляной туман и постоянная влажность. Обрезанные концы и отверстия под болты не ржавеют и не подкрашиваются. Соедините его свинтовые сваидля фундамента.
Высотные и сильноветренные площадки
Большие перепады температур, высокий уровень УФ-излучения и вибрация болтовых соединений. Покрытие устойчиво к мелению, а профиль сохраняет свои механические свойства при низких температурах.
Солнечные навесы для автомобилей
Видимая структура с обнаженными срезанными концами. Отсутствие необходимости повторного нанесения покрытия на месте сокращает последовательность установки. Часто сочетается сС-образный стальной швеллеробрамление.
Агривольтаические проекты
Воздействие аммиака, удобрений и пыли со стороны поля. Покрытие держится там, где на стандартных оцинкованных трубах наблюдается ранняя ржавчина по краям.
Промышленная фотоэлектрическая система на крыше
Химическое воздействие и ограниченный доступ для обслуживания. Выбор покрытия, не требующего обслуживания, является более дешевым решением в течение 25 лет.
Наземные рельсы и прогоны
Длинные трассы с множеством пробитых отверстий. Работает вместестальные прогоны холодной штамповкииалюминиевые монтажные направляющие.
ZAM против горячеоцинкованной стали
| Свойство | Горячее цинкование | Zn-Al-Mg (ZAM) |
|---|---|---|
| Защита кромок среза | Цинковые жертвы; красная ржавчина может начаться на концах среза в C4–C5. | Mg и Al образуют на месте повреждения плотный пассивирующий слой. |
| ISO 9227 время красной ржавчины | Базовый уровень | Обычно 3–5 раз при одинаковой массе покрытия. |
| Масса покрытия для C4–C5 | Выше, чтобы компенсировать слабость края. | Ниже, поскольку покрытие защищает собственные края. |
| Подкраска после установки | Требуется при разрезах и сварных швах. | Обычно не требуется |
| Первоначальная стоимость за тонну | Ниже | Немного выше |
| Стоимость жизненного цикла, прибрежная или промышленная | Выше из-за циклов технического обслуживания | Нижняя, без обработки ржавчины перед расчетным сроком службы |
Отчеты об инспекциях и испытаниях
Каждая партия самовосстанавливающихся стальных труб ZAM поставляется с сертификатом заводских испытаний, в котором перечисленыизмеренные значения, а не только спецификация. Посмотрите наштехнология и качество процессадля полного плана контроля.
- Химический состав базовой стали (спектрометр)
- Предел прочности, предел текучести и удлинение (GB/T 228.1 или ASTM A370)
- Внешний диаметр, толщина стенки, длина и прямолинейность
- Вес покрытия на единицу площади (GB/T 1839 или ISO 1460)
- Адгезия покрытия (испытание на изгиб)
- Целостность сварного шва (испытание на сплющивание и развальцовку; вихревой ток по запросу)

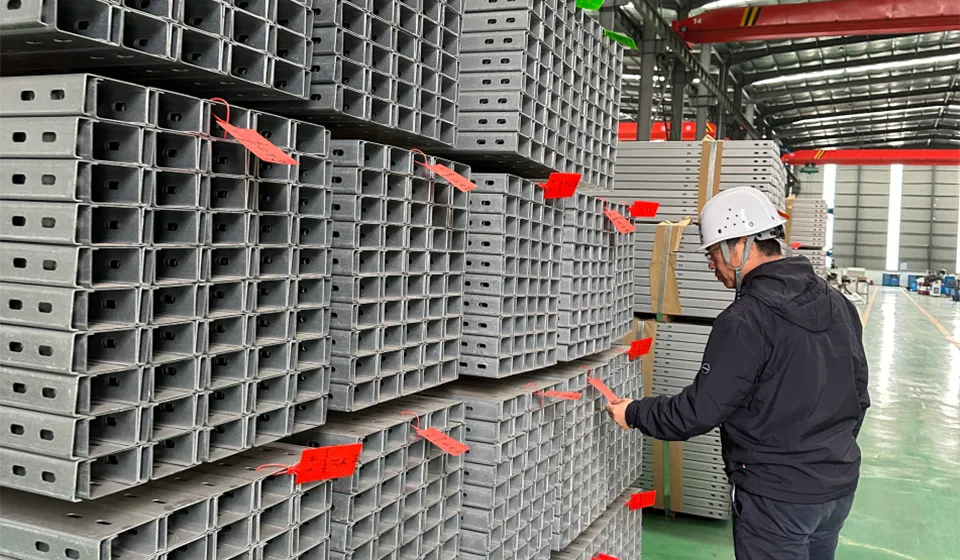

- Визуальная проверка и проверка размеров готовой трубы
The 4-ступенчатый контроль процесса и 16 точек контролярегистрируются для каждой партии. Перед отправкой может быть организована независимая проверка со стороны SGS, BV, Intertek или вашей собственной группы контроля качества, а отчет включен в отгрузочные документы.
Сертификаты
Системы менеджмента и сертификаты продукции, применимые к этой трубе:

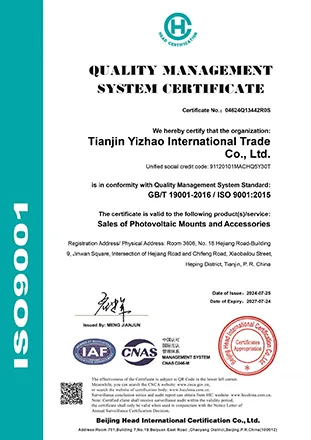

- ИСО 9001:2015— система менеджмента качества, охватывающая производство и контроль

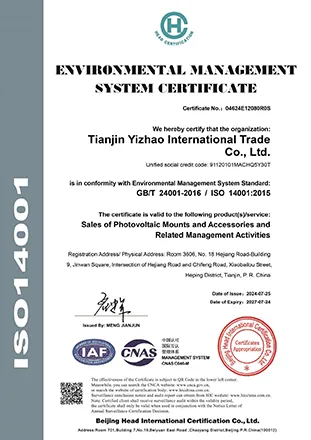

- ИСО 14001:2015— система экологического менеджмента

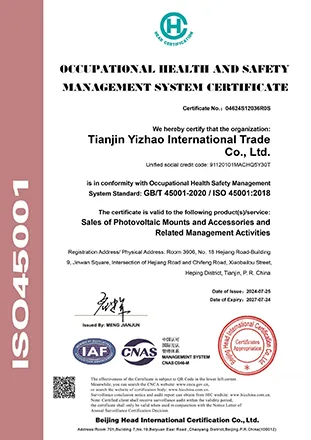

- ИСО 45001:2018— система управления охраной труда и промышленной безопасностью
- ЭН 1090-1— класс исполнения стальных конструкций, необходимый для маркировки CE в ЕС.

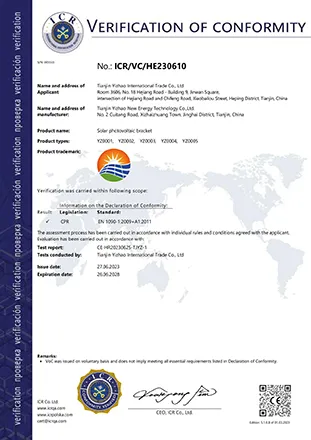

- Регламент строительной продукции (CPR)— декларация эффективности доступна для проектов ЕС

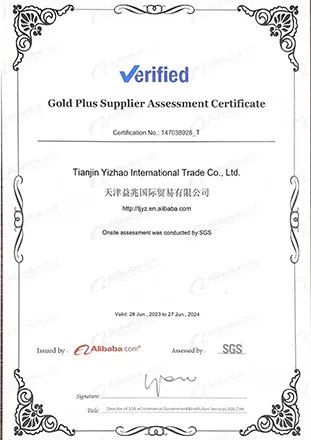

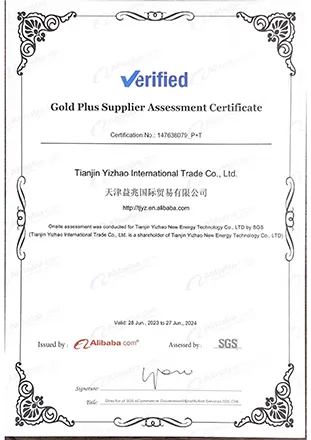

- Поставщик SGS Gold Plus— независимый аудит компании SGS на месте
Результаты полевых работ
Береговая фотоэлектрическая станция мощностью 90 МВт, Юго-Восточная Азия
Высокая соленость, проливные дожди круглый год и сильный ультрафиолет. Оригинальная оцинкованная конструкция имела локальную ржавчину и отслаивание покрытия внутри.12 месяцев. В замещающей конструкции использовалась эта труба, а послетри годаЗа время эксплуатации на осмотренных участках не было обнаружено красной ржавчины на срезанных концах, отверстиях под болты и монтажных царапинах, покрытие на болтовых соединениях было неповрежденным.
Проект ветро-солнечного гибрида, западный Китай

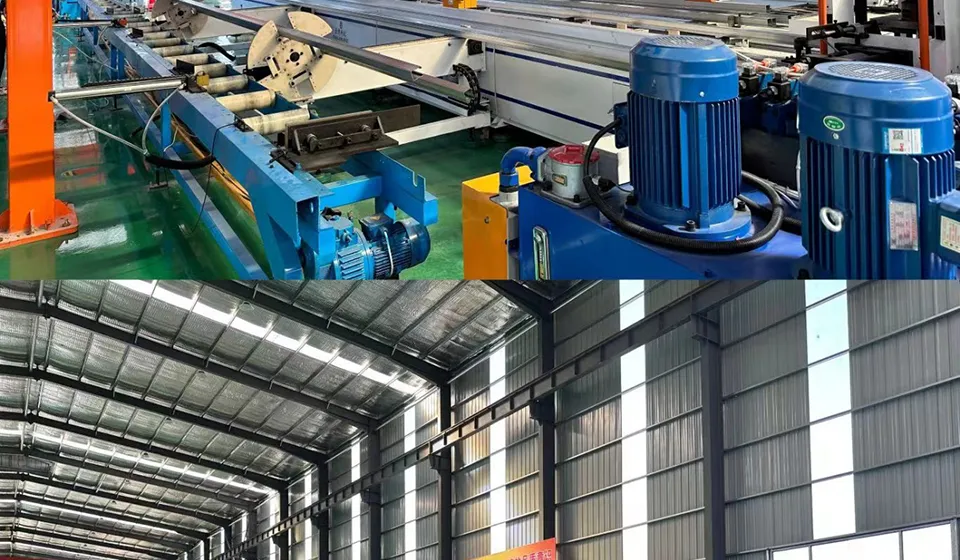

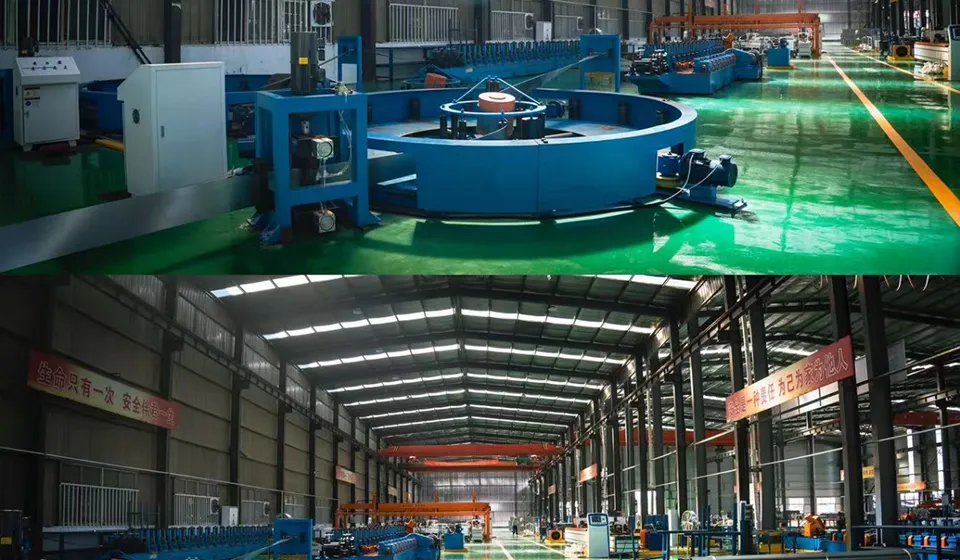

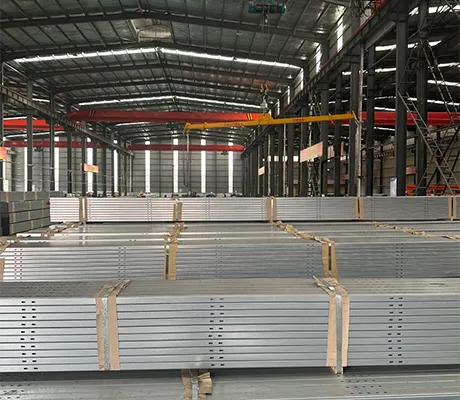

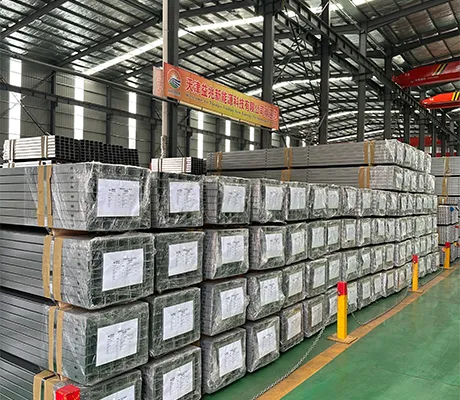

Температура на объекте бежит снизу−30 °Сзимой выше+35 °Слетом, при постоянном ветре. Труба была выбрана потому, что покрытие выдерживает термоциклирование, а на болтовых соединениях не образуется ржавчина на контактных поверхностях. Нашзаводская выставкаохватывает производственные линии, стоящие за этими партиями.
Часто задаваемые вопросы
Что на самом деле означает «самовосстановление» в этом покрытии?
Он описывает поведение покрытия Zn-Al-Mg на царапине или порезе. Когда покрытие повреждено, магний и алюминий вступают в реакцию с влагой и кислородом, образуя плотный, малорастворимый продукт коррозии, который покрывает открытую сталь. Это замедляет, а в большинстве случаев останавливает коррозию, которая в противном случае распространилась бы наружу от повреждения.
Это химическое свойство самого покрытия, а не полимерная добавка или стирающееся верхнее покрытие.
Чем она отличается от горячеоцинкованной стальной трубы?
Горячее цинкование защищает сталь за счет потери цинка. На порезанных кромках и царапинах цинк изнашивается, и может начаться красная ржавчина, если вес покрытия недостаточно велик для окружающей среды. Покрытие Zn-Al-Mg обеспечивает такую же защитную защиту плюс эффект пассивации при повреждении.
При испытаниях в нейтральном солевом тумане по стандарту ISO 9227 время появления красной ржавчины обычно не превышаетв 3–5 раз дольшепри одинаковой массе покрытия, поэтому самовосстанавливающиеся стальные трубы ZAM рекомендуются там, где конструкция должна прослужить 25 лет без обработки от ржавчины.
Какие марки и размеры стали доступны?
Базовая сталь: Q235B, Q355B, S235JR, S355JR, SS400 или эквивалент. Внешний диаметр20–219 мм, толщина стенки1,2–6,0 мм, длиной 3–12 м, круглого, квадратного и прямоугольного сечения. Вес покрытия 60–275 г/м² в зависимости от класса коррозии объекта.
Нестандартные размеры, расположение отверстий и торцовая обработка изготавливаются по чертежу.
Можно ли его разрезать, сверлить и сваривать на месте?
Да. Он изготавливается как любая конструкционная стальная труба. Резка и сверление обнажают базовую сталь на поверхности разреза; покрытие Zn-Al-Mg вокруг среза защищает поверхность без подкраски в большинстве сред C3–C5.
Сварные соединения должны иметь богатое цинком ремонтное покрытие на сварном шве и в зоне термического влияния, как и любая сталь с покрытием. Совместимое ремонтное покрытие может быть поставлено вместе с заказом.
Каков срок выполнения индивидуального заказа?
Стандартные размеры поставляются со склада в7–15 дней. Нестандартный диаметр, толщина стенок и расположение отверстий обычно выполняются20–35 днейс момента утверждения чертежа, в зависимости от количества и спецификации покрытия. Для проектов с фиксированным окном установки производственный слот подтверждается и удерживается при заказе.
Предоставляете ли вы отчеты об испытаниях и проверку третьей стороной?
Каждая поставка включает сертификат заводских испытаний с указанием фактических химических, механических показателей и показателей покрытия. Перед отправкой может быть организована сторонняя проверка со стороны SGS, BV, Intertek или вашей собственной группы контроля качества, и отчет будет включен в отгрузочные документы.
Отправьте свой чертеж, получите ценовое предложение на изготовление
Сообщите нам размер трубы, вес покрытия и класс коррозии на месте. В ответ мы предоставим производственный чертеж, цену и подтвержденную дату отгрузки, включая объем сертификата заводских испытаний.
