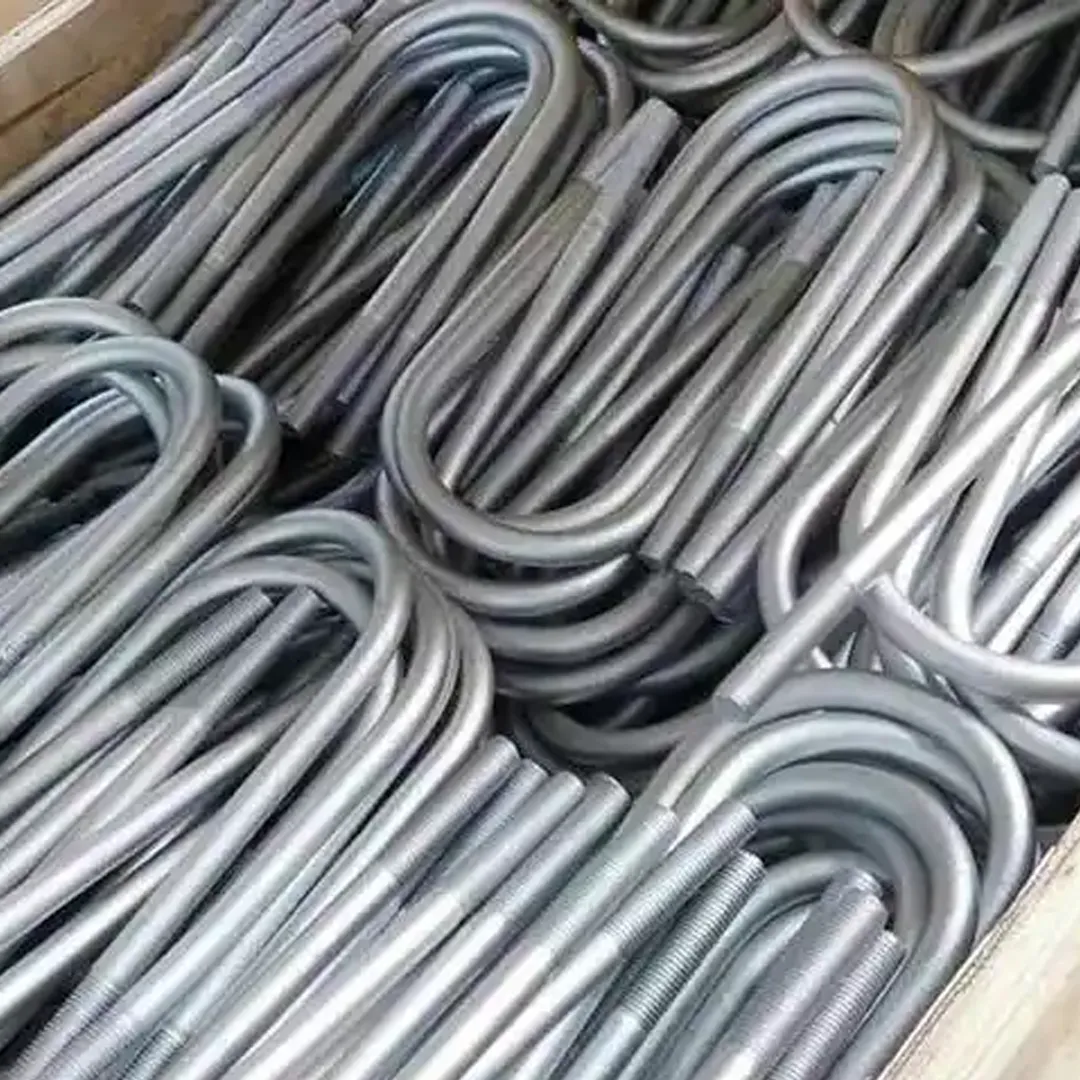

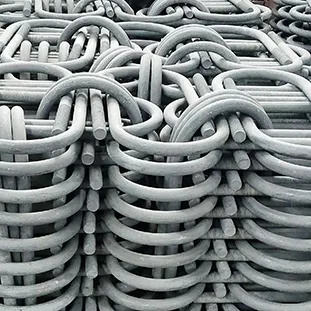

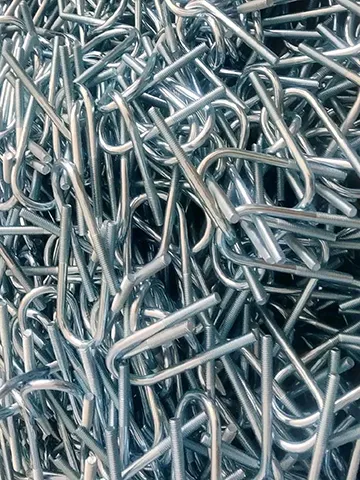

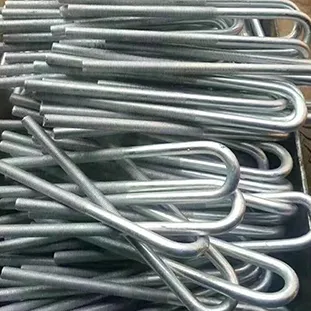

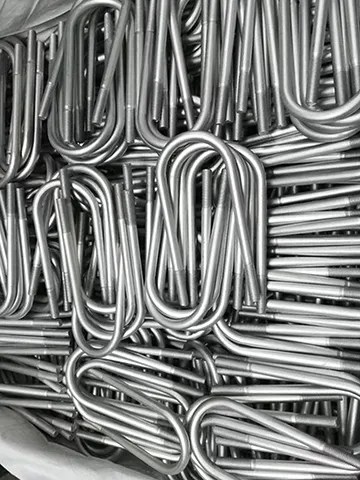

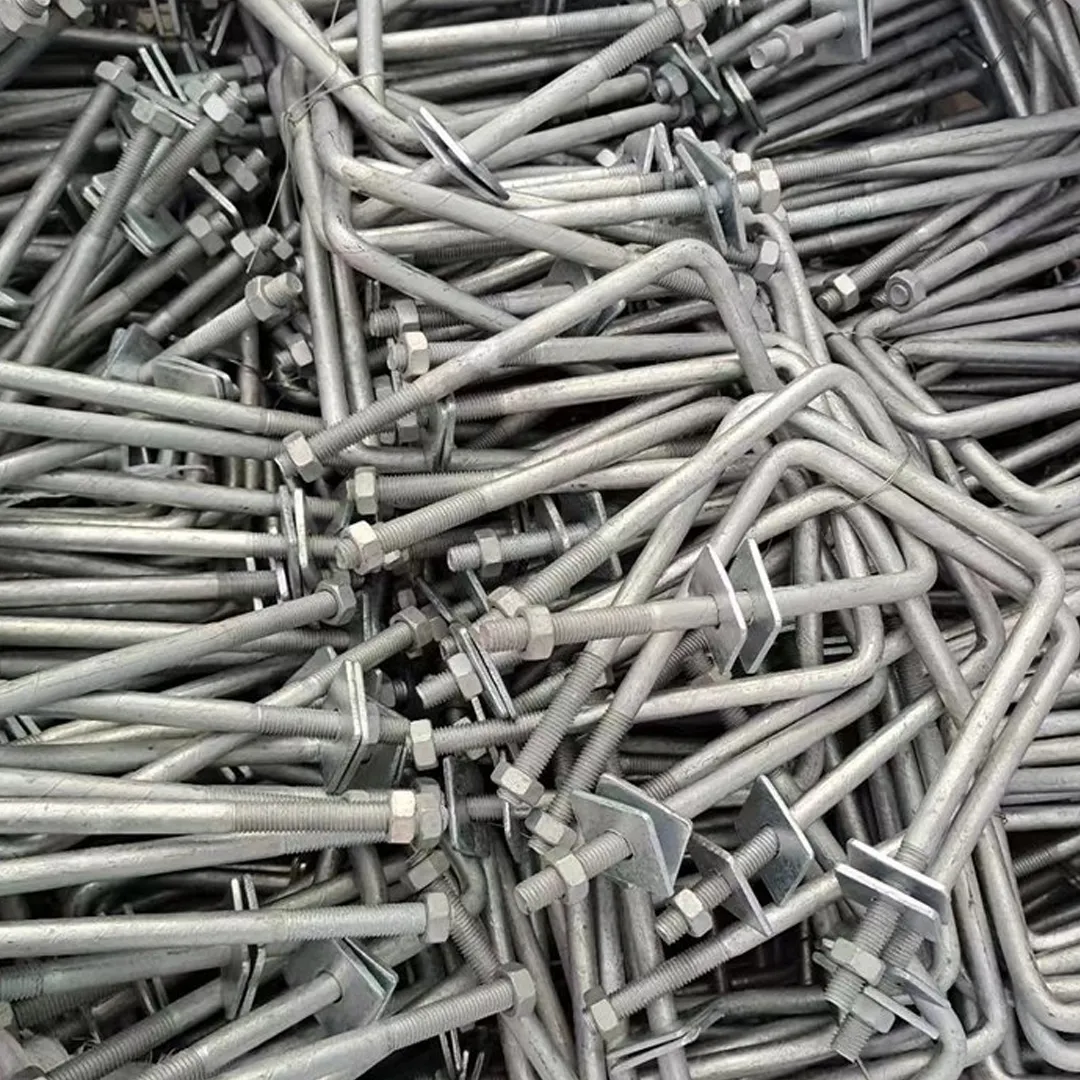

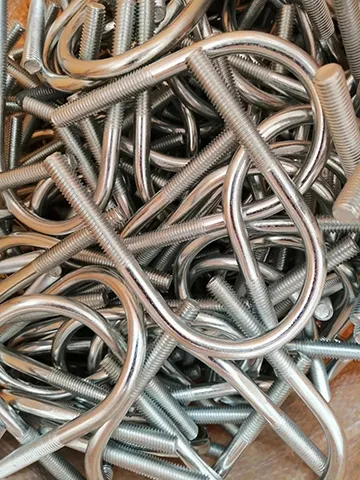

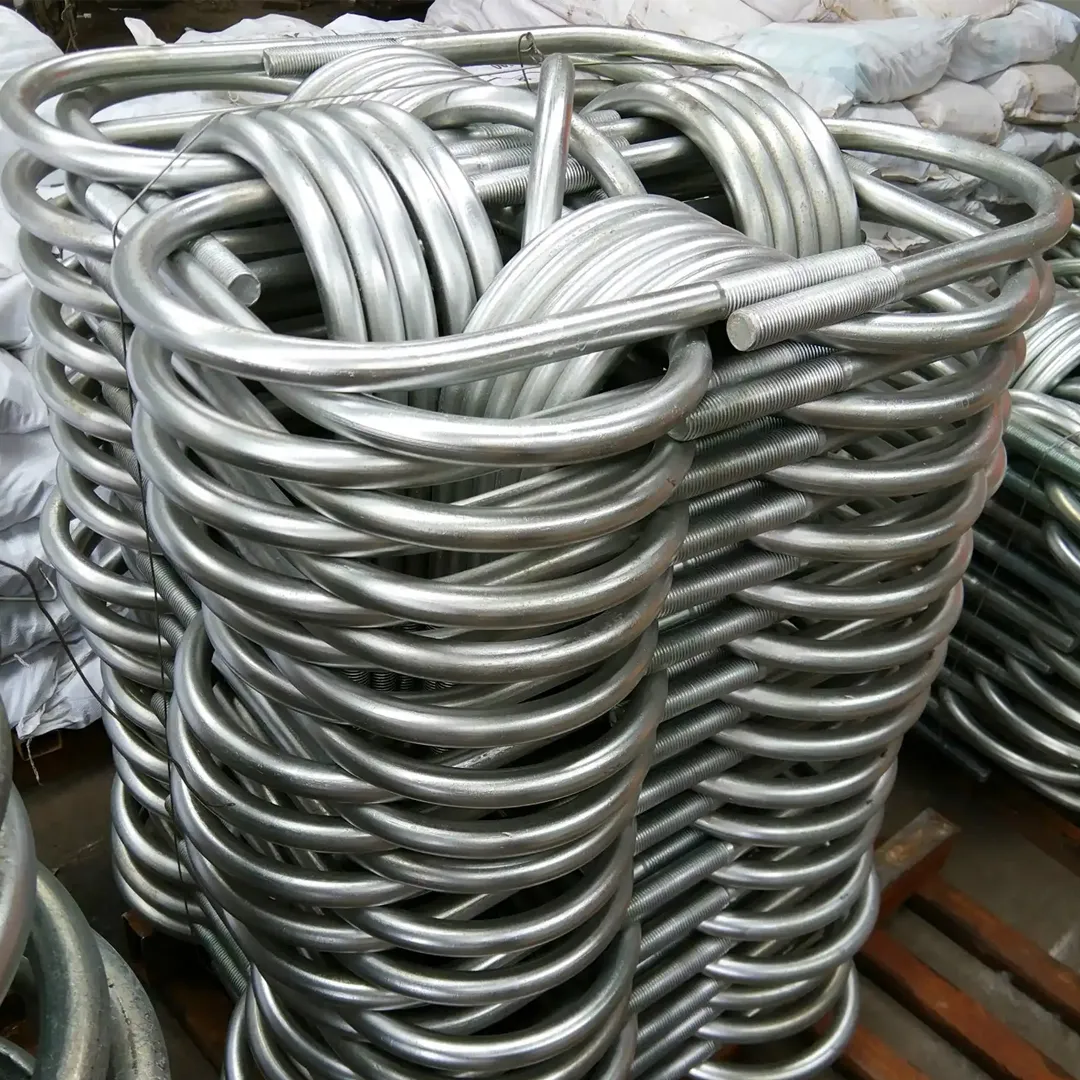

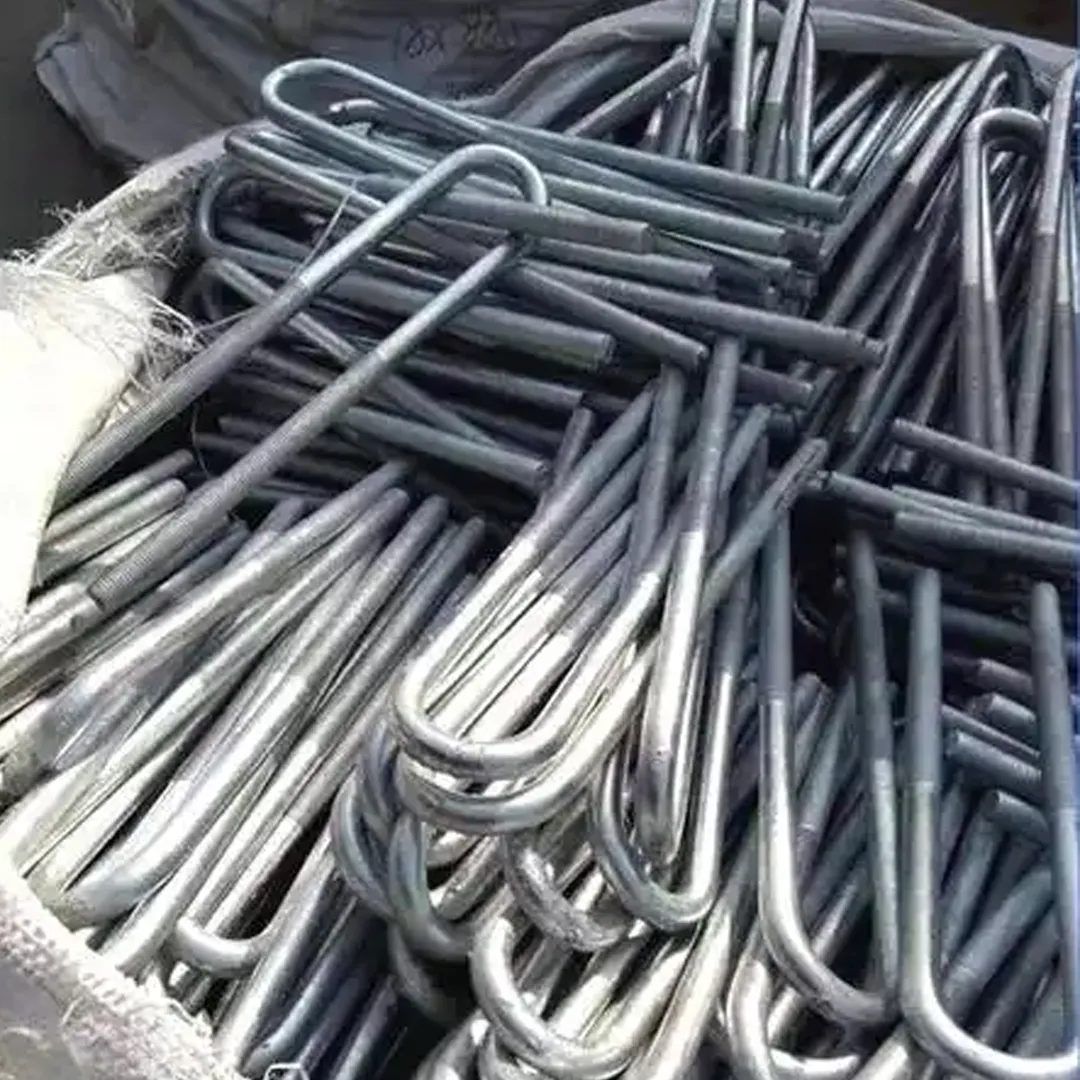

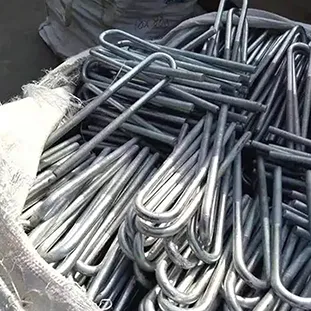

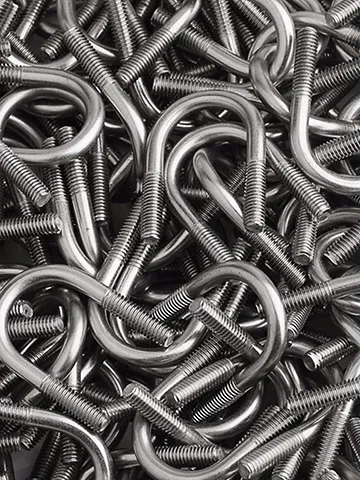

U-образный болт для солнечных стеллажей

The U-образный болт для солнечных стеллажейпредставляет собой специализированный крепежный компонент, разработанный для соединения стальных труб, трубчатых опор и поперечных балок, используемых в монтажных конструкциях фотоэлектрических систем. В отличие от стандартных болтов, которые закрепляют компоненты посредством плоских контактных поверхностей, U-образный болт охватывает внешний диаметр трубы, создавая более сбалансированное и надежное соединение.

Такая конструкция увеличивает площадь контакта между крепежом и трубой, одновременно улучшая распределение нагрузки по всему соединению. В результате сборка становится более устойчивой к вибрации, движению под действием ветра и длительной усталости конструкции.

Продукт широко используется в наземных солнечных электростанциях, фотоэлектрических системах на крыше, солнечных навесах для автомобилей, сельскохозяйственных фотоэлектрических конструкциях и различных стальных опорных конструкциях, где стабильность труб имеет решающее значение.

Высокопрочные материалы для надежности конструкции

Каждый U-образный болт изготавливается с использованием премиум-класса.Углеродистая сталь Q255B (S235JR), обеспечивающий превосходную прочность на разрыв, пластичность и устойчивость к повторяющимся нагрузкам.

Чтобы выдерживать суровые условия эксплуатации на открытом воздухе, поверхность может быть обработана любымГорячее цинкованиеилиZAM (цинк-алюминий-магниевый) покрытие, образуя прочный защитный слой от влаги, ультрафиолета, солевых брызг и атмосферной коррозии.

Эти коррозионностойкие покрытия помогают поддерживать долгосрочные характеристики крепления, одновременно снижая требования к техническому обслуживанию на протяжении всего срока службы фотоэлектрической системы.

Точное производство для стабильной производительности

Каждый U-образный болт производится посредством полностью контролируемого производственного процесса, который сочетает в себе автоматическую гибку, прецизионную накатку резьбы, контроль размеров и обработку поверхности.

По сравнению с обычной нарезкой резьбы, накатанная резьба сохраняет непрерывную структуру стали, обеспечивая повышенную усталостную прочность и более плавное зацепление с гайками во время установки.

Для обеспечения стабильного качества продукции каждая производственная партия проходит проверку на:

- Габаритные размеры

- Радиус изгиба трубы

- Точность резьбы

- Качество покрытия поверхности

- Консистенция зажима

Этот стандартизированный производственный процесс гарантирует отличную взаимозаменяемость и надежную установку в крупномасштабных солнечных проектах.

Индивидуальные решения для различных систем крепления

Поскольку фотоэлектрические монтажные системы различаются по структурной конфигурации, Energet Solar предлагает комплексные решения.Услуги по настройке OEM и ODM.

Доступная настройка включает в себя:

- Совместимость диаметров труб

- Длина U-образного болта

- Спецификация резьбы

- Диаметр стали

- Толщина оцинкованного покрытия

- Вариант покрытия ZAM

- Специальный радиус изгиба

- Требования к упаковке

Наша команда инженеров может порекомендовать подходящие спецификации на основе структурных чертежей, условий нагрузки и требований проекта.

Технические характеристики

Инженерный принцип

Почему U-образные болты лучше работают на трубчатых конструкциях

В отличие от плоских креплений, которые прикладывают силу только через ограниченные точки контакта, U-образный болт окружает трубу и распределяет зажимную нагрузку на гораздо большую площадь поверхности.

Такая конфигурация обеспечивает более равномерное контактное давление, помогая снизить концентрацию локализованных напряжений, которые в противном случае могут со временем деформировать трубу или ослабить соединение.

Для фотоэлектрических конструкций, подвергающихся постоянным ветровым нагрузкам и тепловому расширению, такое сбалансированное распределение сил способствует большей устойчивости конструкции и снижению требований к техническому обслуживанию.

Как поддерживается сила зажима

Правильно установленный U-образный болт создает предварительную нагрузку при затягивании гаек. Этот предварительный натяг создает достаточное трение между трубой и несущей конструкцией, предотвращая нежелательное движение во время нормальной работы.

Поскольку на систему крепления солнечной батареи постоянно воздействуют ветер, вибрация и изменения температуры, поддержание постоянной предварительной нагрузки становится важным для сохранения целостности соединения.

По этой причине правильный выбор размера болта, точное зацепление резьбы и контролируемый момент затяжки являются важными факторами, влияющими на долгосрочную работу.

Применение продукта

Наземные солнечные электростанции

Используется для крепления круглых стальных труб и элементов конструкций в фотоэлектрических проектах, где требуется высокая прочность конструкции и долговечность.

Фотоэлектрические системы на крыше

Обеспечивает стабильное крепление между трубчатыми опорами и монтажными рамами, одновременно уменьшая перемещения, вызванные ветровой вибрацией и тепловым расширением.

Солнечные навесы для автомобилей

Обеспечивает надежную фиксацию труб по каркасу навеса парковки, сохраняя жесткость конструкции при нагрузке автомобиля и условиях внешней среды.

Проекты стальных конструкций

Подходит для промышленных зданий, складов, сельскохозяйственных объектов и различных стальных конструкций, требующих надежных решений для крепления труб.

Сельскохозяйственные и сельские фотоэлектрические системы

Идеально подходит для фотоэлектрических систем теплиц, загонов для скота, ирригационных сооружений и других сельскохозяйственных сооружений, в которых используются трубчатые стальные опоры.

Выбор подходящего U-образного болта для вашего проекта

Выбор правильного U-образного болта имеет решающее значение для структурных характеристик фотоэлектрической монтажной системы. Вместо того, чтобы выбирать только по диаметру болта, инженеры должны оценить несколько факторов установки и окружающей среды, чтобы обеспечить долгосрочную надежность.

Сопоставьте диаметр трубы

Внутренний радиус U-образного болта должен точно соответствовать наружному диаметру трубы.

U-образный болт слишком большого размера может снизить силу зажима и позволить перемещаться под действием вибрации, вызванной ветром, тогда как U-образный болт меньшего размера может затруднить установку и создать чрезмерную нагрузку как на крепеж, так и на трубу.

Выберите подходящую силу

Различные точки соединения несут разные структурные нагрузки.

Для основных несущих элементов обычно требуются болты большего диаметра и более прочные материалы, тогда как для вторичных опорных элементов могут использоваться стандартные спецификации. Правильный выбор повышает безопасность и экономическую эффективность.

Учитывайте среду установки

Условия окружающей среды оказывают существенное влияние на срок службы крепежа.

Горячая оцинковкаU-образные болты подходят для большинства внутренних фотоэлектрических проектов.

с ZAM-покрытиемU-образные болты обеспечивают повышенную коррозионную стойкость в прибрежных средах, в условиях высокой влажности или соленой воды, где длительное воздействие ускоряет коррозию.

Проверьте совместимость потоков

Убедитесь, что характеристики гаек, шайб и резьбы полностью совместимы с выбранным U-образным болтом. Правильное соответствие улучшает стабильность предварительной нагрузки и снижает риск повреждения резьбы во время установки.

Рекомендации по установке

Правильный монтаж имеет важное значение для поддержания долгосрочной устойчивости конструкции.

Перед установкой убедитесь, что U-образный болт соответствует диаметру трубы и что все контактные поверхности чисты и не содержат мусора. Расположите U-образный болт симметрично вокруг трубы, чтобы добиться сбалансированного давления зажима.

При затягивании чередуйте обе гайки вместо того, чтобы сначала полностью затягивать одну сторону. Это помогает равномерно распределить предварительную нагрузку и предотвращает неравномерную нагрузку или деформацию трубы.

После того, как фотоэлектрическая конструкция была подвергнута первоначальным условиям эксплуатации, рекомендуется проводить плановую проверку крутящего момента, чтобы убедиться, что соединение остается надежным.

Распространенные ошибки при установке

Даже качественный крепеж может выйти из строя при неправильной установке. Понимание распространенных ошибок помогает снизить затраты на техническое обслуживание и повысить долгосрочную надежность системы крепления солнечной батареи.

Инженерные соображения

Понимание предварительной загрузки

Основная цель затяжки U-образного болта — создать предварительную нагрузку, а не просто соединить два компонента.

Достаточный предварительный натяг создает трение между трубой и несущей конструкцией, предотвращая перемещение, вызванное ветровыми нагрузками, вибрацией оборудования или тепловым расширением. Сохранение этого преднатяга на протяжении всего срока службы установки является одним из ключевых факторов, влияющих на надежность соединения.

Передача нагрузки в солнечных системах крепления

В фотоэлектрических конструкциях U-образные болты подвергаются сочетанию статических и динамических нагрузок.

Типичные условия загрузки включают в себя:

- Подъем ветра, действующий на солнечные батареи

- Снеговые нагрузки в холодном климате

- Тепловое расширение и сжатие стальных элементов.

- Ежедневная вибрация, вызванная изменениями окружающей среды

- Эксплуатационные нагрузки при осмотре и обслуживании.

Выбор правильной спецификации U-образного болта помогает безопасно распределить эти нагрузки по всей монтажной конструкции.

Производство и контроль качества

Согласованность продукции важна для крупномасштабных фотоэлектрических проектов, в которых установлены тысячи крепежных элементов.

В Energet Solar каждая производственная партия проходит стандартизированный процесс контроля качества, чтобы гарантировать точность размеров и стабильные механические характеристики.

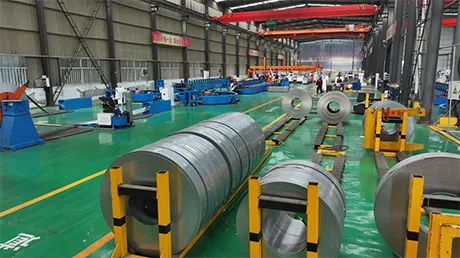

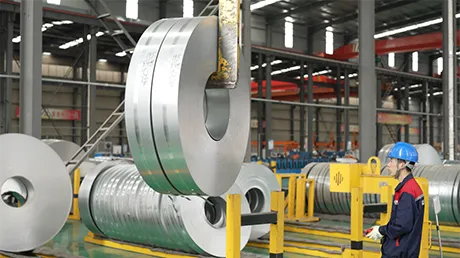

Проверка сырья

Перед началом производства все поступающие стальные материалы проверяются на предмет марки материала, химического состава и механических свойств.

Прецизионное формование

Автоматическое гибочное оборудование обеспечивает постоянный радиус изгиба и точность размеров для каждой производственной партии.

Проверка резьбы

Накатанная резьба проверяется на точность профиля, плавность зацепления и соответствие размеров, чтобы гарантировать надежную установку.

Защита поверхности

Каждая партия проверяется на качество покрытия и целостность поверхности после цинкования или обработки ZAM, чтобы обеспечить долговременную коррозионную стойкость.

Окончательная проверка качества

Готовая продукция проходит комплексную проверку перед отправкой, включая проверку размеров, проверку резьбы, визуальный осмотр и проверку упаковки.

Практические примеры применения

Солнечная электростанция коммунального масштаба на Ближнем Востоке

Для проекта наземной фотоэлектрической установки мощностью 60 МВт, расположенной в условиях пустыни с высокими температурами, Energet Solar поставила горячеоцинкованные U-образные болты для соединений основных труб.

Несмотря на длительное воздействие интенсивного УФ-излучения и значительные колебания температуры в течение дня и ночи, крепежные детали сохраняли стабильные характеристики зажима без заметного ослабления или ухудшения качества покрытия после длительной эксплуатации.

Прибрежный фотоэлектрический проект на крыше в Юго-Восточной Азии

Фотоэлектрическая установка на крыше мощностью 35 МВт требовала усиленной защиты от коррозии из-за постоянного воздействия соленого воздуха и высокой влажности.

Для решения этих условий поставлялись U-образные болты с покрытием ZAM, изготовленные по индивидуальному заказу, с размерами, специфичными для конкретного проекта. Улучшенная коррозионная стойкость позволила сократить частоту технического обслуживания и обеспечить надежную работу конструкции при длительной эксплуатации на открытом воздухе.

Почему выбирают Energet Solar

Выбор правильного поставщика крепежных изделий так же важен, как и выбор правильного крепежа.

Energet Solar сочетает в себе производственный опыт, инженерную поддержку и строгий контроль качества, чтобы предоставить надежные крепежные решения для фотоэлектрических проектов по всему миру.

Наши преимущества включают в себя:

- Профессиональный производитель, специализирующийся на системах крепления солнечных батарей.

- Автоматизированное производство для стабильной консистенции продукта

- Услуги по настройке OEM и ODM

- Высокопрочные материалы из углеродистой стали.

- Варианты горячего цинкования и покрытия ZAM.

- Строгий контроль размеров и качества.

- Быстрое производство и надежная доставка по всему миру.

- Техническая поддержка инженерных проектов.

Часто задаваемые вопросы

Можно ли изменить размеры U-образного болта?

Да. Мы производим U-образные болты по индивидуальному заказу в зависимости от диаметра трубы, длины болта, спецификации резьбы, требований к материалу и покрытию.

Какое покрытие лучше подходит для прибрежных условий?

ЗАМ-покрытиеобычно рекомендуется для прибрежных районов и районов с высокой влажностью, поскольку обеспечивает повышенную устойчивость к солевым брызгам и атмосферной коррозии.

Как определить правильный размер U-образного болта?

U-образный болт должен соответствовать наружному диаметру трубы с учетом нагрузки на конструкцию, монтажного зазора и требуемого усилия зажима.

В комплект входят соответствующие гайки и шайбы?

Они могут поставляться в составе полного крепежного комплекта в соответствии с требованиями заказчика.

Можно ли использовать эти U-образные болты для квадратных труб?

Да. Мы предлагаем индивидуальные размеры гибки, подходящие как для круглых, так и для квадратных стальных труб.

Каким стандартам соответствует ваша продукция?

Наша продукция производится в соответствии с действующими международными требованиями к фотоэлектрическим конструкциям и производится под строгой системой управления качеством.

Оказываете ли вы инженерную поддержку?

Да. Наша команда инженеров может помочь с выбором продукта, проверкой чертежей, настройкой и техническими рекомендациями для различных фотоэлектрических систем монтажа.

Какие проверки проводятся перед отправкой?

Каждая партия проходит проверку размеров, проверку резьбы, проверку поверхностного покрытия, проверку внешнего вида и проверку упаковки, чтобы гарантировать стабильное качество перед поставкой.
